کیا ESD گراؤنڈ کیبل جدید الیکٹرانکس میں قابل اعتماد جامد کنٹرول کی کلید ہے؟

ایسے دور میں جہاں الیکٹرو اسٹاٹک ڈسچارج (ESD) خاموشی سے حساس الیکٹرانک اجزاء اور پروڈکشن لائنوں کو تباہ کرسکتا ہے ،ESD گراؤنڈ کیبلمحفوظ خارج ہونے والے راستوں کو یقینی بنانے کے لئے ایک اہم آلہ کے طور پر کھڑا ہے۔

ESD گراؤنڈ کیبل اور کلیدی وضاحتیں کیا ہیں؟

تعریف اور مقصد

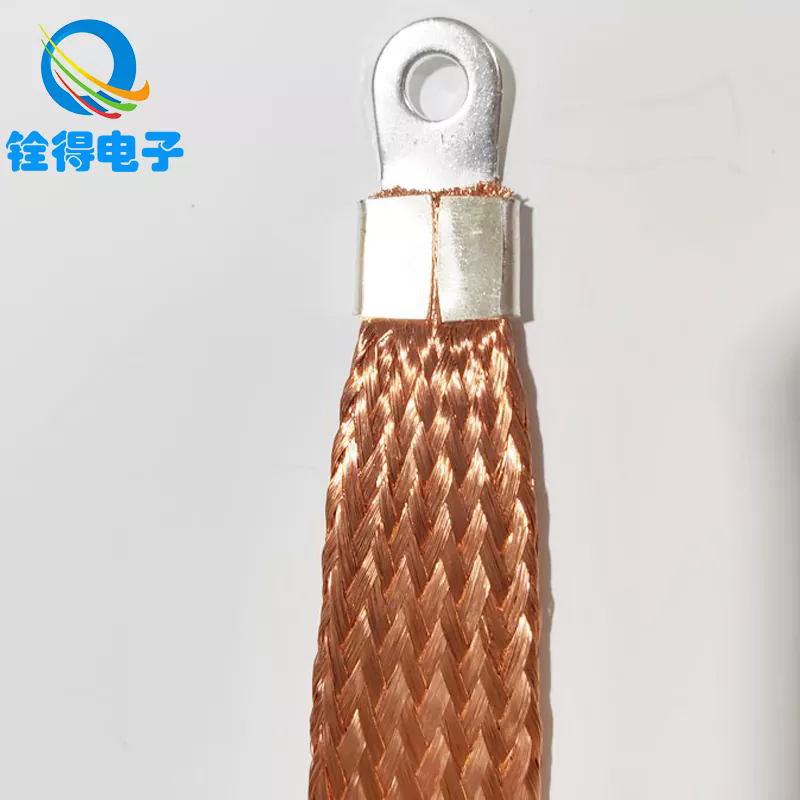

ایکESD گراؤنڈ کیبل(اسے ESD گراؤنڈنگ لیڈ یا جامد خارج ہونے والے مادہ کیبل کے طور پر بھی کہا جاتا ہے) ایک چال چلانے والا کیبل ہے جو ورک بینچ ، کلائی کا پٹا ، آئنائزر فریم ، یا ESD چٹائی کو کسی متعین گراؤنڈنگ پوائنٹ سے جوڑتا ہے۔ اس کا کام مستحکم الزامات کو زمین میں محفوظ طریقے سے ختم کرنے کے لئے کم مزاحمتی راستہ فراہم کرنا ہے ، جس سے بے قابو الیکٹرو اسٹاٹک خارج ہونے والے واقعات کو روکا جاسکتا ہے جو اجزاء کو نقصان پہنچا سکتے ہیں یا خرابی کا سبب بن سکتے ہیں۔

ESD گراؤنڈ کیبل کے بنیادی پیرامیٹرز

ذیل میں ایک معیاری تصریح جدول ہے جس میں عام پیرامیٹرز کی وضاحت کی گئی ہے جو اس طرح کی کیبلز کو منتخب کرنے یا اس کا اندازہ کرنے میں استعمال ہوتا ہے:

درخواست کے ماحول ، ریگولیٹری اصولوں اور صارفین کی ضروریات کے مطابق یہ پیرامیٹرز مختلف ہوسکتے ہیں۔

اس مضمون کا مرکزی موضوع

یہاں بنیادی مقصد سمجھانا ہےمستحکم کنٹرول کے لئے ESD گراؤنڈ کیبل کیوں اہم ہے, اسے منتخب کرنے ، انسٹال کرنے اور برقرار رکھنے کا طریقہ، اورمستقبل کے رجحانات اس کے ارتقا کی تشکیل کر رہے ہیں. مزید برآں ، مضمون دو عام سوالات کے جوابات دے گا اور آپ کو کوندے برانڈ کے حل کی طرف رہنمائی کرے گا۔

کیوں ESD گراؤنڈ کیبل معاملات - فوائد اور کردار

جامد کنٹرول کیوں بہت ضروری ہے

• حساس الیکٹرانکس کی حفاظت: جدید مربوط سرکٹس ، سطح ماؤنٹ ڈیوائسز ، اور سینسر منٹ الیکٹرو اسٹاٹک خارج ہونے والے مادہ (اکثر 100 V سے نیچے) کے ذریعہ تباہ ہوسکتے ہیں۔

• پیداوار اور معیار: جامد واقعات اویکت نقصان کا سبب بن سکتے ہیں ، مصنوعات کی وشوسنییتا کو کم کرسکتے ہیں اور فیلڈ میں ناکامی کا باعث بنتے ہیں۔

• حفاظت اور تعمیل: بہت سے الیکٹرانک مینوفیکچرنگ معیارات (جیسے ANSI/ESD S20.20 ، IEC 61340) کی وضاحت شدہ گراؤنڈنگ راہوں اور مزاحمت کی حدود کی ضرورت ہوتی ہے۔

اس طرح ، ESD گراؤنڈ کیبل ESD کنٹرول پروگرام میں ایک اہم جز ہے۔

اعلی معیار کے ESD گراؤنڈ کیبل کے فوائد

1. کنٹرول ڈسچارج: بلٹ ان ریزسٹر (عام طور پر 1 MΩ) اس بات کو یقینی بناتا ہے کہ جامد بجلی محفوظ ، کنٹرول شدہ شرح پر ختم ہوجائے ، جس سے آرکنگ یا چنگاریاں ہونے کا خطرہ کم ہوجائے۔

2. لچک اور مکینیکل مضبوطی: ٹنسل یا پھنسے ہوئے تانبے کے ساتھ ، کیبل موڑنے اور روزانہ ٹھوس کنڈکٹر سے زیادہ قابل اعتماد پہنتی ہے۔

3. وقت کے ساتھ مستقل مزاجی: اعلی معیار کی موصلیت فیکٹری کے ماحول میں کارکردگی کو محفوظ رکھنے ، رگڑ ، نمی اور کیمیائی نمائش کے خلاف مزاحمت کرتی ہے۔

4. باہمی تعاون: معیاری کنیکٹر (کیلے پلگ ، ایلیگیٹر کلپ ، لاکنگ جیک) کیبل کو مختلف گراؤنڈنگ انفراسٹرکچر کے ساتھ ہم آہنگ بنائیں۔

5. لاگت کی تاثیر: فعال خارج ہونے والے مادہ کے نظام یا آئنائزرز کے مقابلے میں ، ایک غیر فعال کیبل کم لاگت ہے لیکن جامد کنٹرول کے لئے بنیادی ہے۔

ESD کنٹرول پروگرام میں کلیدی کردار

• آپریٹر اور کامن پوائنٹ کے مابین رابطہ: کلائی کے پٹے یا ایڑی کے پٹے کے ل the ، کیبل اس بات کو یقینی بناتا ہے کہ آپریٹر زمینی صلاحیت کے مطابق رہے۔

• میٹ یا سامان سے زمین کے گراؤنڈ تک لنک کریں: ESD میٹ یا ورک سطحیں سہولت کے گراؤنڈ پر چارج کرنے کے لئے ایسی کیبلز پر انحصار کرتی ہیں۔

• بیک اپ اور فالتو پن: پیچیدہ ESD سسٹم میں ، متعدد گراؤنڈنگ راستے سنگل پوائنٹ کی ناکامیوں کو کم کرتے ہیں۔

معیار اور تعمیل کے نقطہ نظر سے ، ESD گراؤنڈ کیبل کی وضاحت یا توثیق کرنے میں غفلت پورے جامد کنٹرول پروگرام کو کمزور کرسکتی ہے۔

ESD گراؤنڈ کیبل کا انتخاب ، انسٹال کرنے اور برقرار رکھنے کا طریقہ

صحیح کیبل کا انتخاب (کیسے)

ای ایس ڈی گراؤنڈ کیبل کا انتخاب کرتے وقت ، مندرجہ ذیل اقدامات پر غور کریں:

• مزاحمت کی ضرورت کی تصدیق کریں: یقینی بنائیں کہ کیبل ملتی ہے یا 1 MΩ (یا متعلقہ معیار کے مطابق) رواداری کے اندر ہے۔

• کنیکٹر کی قسم منتخب کریں: اپنے سامان (کیلے پلگ ، لاکنگ جیک ، ایلیگیٹر کلپ) کے ساتھ ہم آہنگ کنیکٹر کا انتخاب کریں۔

• لمبائی کے معاملات: ایک لمبائی کا انتخاب کریں جو ضرورت سے زیادہ سلیک کے بغیر آسانی سے پہنچنے کی اجازت دے (1.2 میٹر عام ہے)۔

• مکینیکل ڈیزائن چیک کریں: ٹنسل یا لٹڈ کنڈکٹر موڑنے سے تھکاوٹ کے خلاف مزاحمت کرنے میں مدد کرتا ہے۔

• موصلیت کا استحکام: صنعتی ماحول کے ل good اچھے رگڑ ، کیمیائی اور درجہ حرارت کی مزاحمت والے مواد کا استعمال کریں۔

• سرٹیفیکیشن اور ٹیسٹ رپورٹس: کارخانہ دار سے ٹیسٹ رپورٹس (مزاحمت ، موصلیت کا خرابی ، پل فورس) کی درخواست کریں۔

تنصیب کے رہنما خطوط (کیسے)

مناسب تنصیب تاثیر کی کلید ہے:

1. پہلے کیبل کو کلائی کے پٹا یا چٹائی سے مربوط کریں، پھر مشترکہ گراؤنڈنگ پوائنٹ پر۔

2. مشترکہ نقطہ کو محفوظ کریںایک معروف ارتھ گراؤنڈ یا گراؤنڈنگ بس بار تک۔

3. تیز موڑ یا کنکس سے پرہیز کریں- تناؤ کو کم کرنے کے لئے کیبلز کے پاس نرم لوپ ہونا چاہئے۔

4. اعلی وولٹیج یا شور کی لکیروں سے دور راستہبجلی کی مداخلت سے بچنے کے ل.

5. وقتا فوقتا جانچ کریں، عام طور پر ماہانہ یا سہ ماہی ، تسلسل اور مزاحمت کی تصدیق کے ل .۔

6. خراب یا پہنے ہوئے کیبلز کو تبدیل کریںفوری طور پر - یہاں تک کہ چھوٹے وقفے یا موصلیت کی دراڑیں بھی کیبل کو غیر موثر بنا سکتی ہیں۔

بحالی اور توثیق (کیسے)

• ایک استعمال کریںESD بینچ مزاحمتی ٹیسٹرآپریٹر یا چٹائی اور مشترکہ نقطہ کے مابین مزاحمت کی پیمائش کرنے کے لئے۔

• ماپا مزاحمت رواداری کے اندر رہنا چاہئے (جیسے 0.9–1.2 MΩ)۔

• کٹوتیوں ، رگڑنے ، یا رنگین ہونے کے لئے جیکٹ کا معائنہ کریں۔

• داخلی تار کے ٹوٹنے (وقفے وقفے سے تسلسل) کی علامتوں کا مشاہدہ کرنے کے لئے کیبل کو آہستہ سے لگائیں۔

• دستاویز ہر ٹیسٹ - معیار اور آڈٹ حکومتوں کے تحت ٹریس ایبلٹی اہم ہے۔

عام درخواستیں

• الیکٹرانکس اسمبلی لائنیں: ہر آپریٹر اسٹیشن (کلائی کا پٹا) یا ورک سٹیشن چٹائی کے لئے۔

• بینچوں کی مرمت اور دوبارہ کام کریں: سولڈرنگ ، معائنہ اور ہینڈلنگ کے دوران تحفظ۔

• کلین رومز اور سیمیکمڈکٹر فیبز: جہاں جامد کنٹرول حاصل کرنے کے لئے اہم ہے۔

• لیبارٹریز اور آر اینڈ ڈی لیبز: پروٹو ٹائپنگ اور جانچ کے ماحول کے لئے۔

• پیکیجنگ اور ESD-SAFE شپنگ ایریاز: گراؤنڈ کنڈکٹو ٹرے اور ٹرانسپورٹ سسٹم تک۔

مستقبل کے رجحانات ، چیلنجز اور انضمام

ارتقاء کے معیارات اور تعمیل

معیار جیسےIEC 61340اورANSI/ESD S20.20تیزی سے سخت توثیق ، ​​ٹریس ایبلٹی ، اور آڈٹ کی تعمیل کا مطالبہ کریں۔ مینوفیکچررز اور صارفین کو زیادہ کثرت سے آڈٹ کا سامنا کرنا پڑے گا اور انہیں گراؤنڈنگ کے مناسب طریقوں کے دستاویزی ثبوت ظاہر کرنے کی ضرورت ہوگی۔ ESD گراؤنڈ کیبل کو لازمی طور پر مزاحمت رواداری اور مادی حفاظت کی ضروریات کو پورا کرنا ہوگا۔

ہوشیار اور ڈیجیٹل مانیٹرنگ

کیبلز کی اگلی نسل شامل ہوسکتی ہےایمبیڈڈ سینسر یا سمارٹ چپسکیبل کی سالمیت ، مزاحمت بڑھنے ، اور استعمال کے چکروں کی نگرانی کے لئے۔ یہ "سمارٹ کیبلز" بحالی کے نظام کو متنبہ کریں گے اگر مزاحمت حد سے باہر ہو جاتی ہے یا اگر میکانکی نقصان قریب ہے۔

مواد اور استحکام میں بہتری

میں پیشرفتنینو مادوں ، اعلی کارکردگی والے پولیمر، اور زیادہ لچکدار کنڈکٹر (جیسے چاندی کی چڑھایا ہوا ٹنسل ، کاربن نانوٹوب کمپوزٹ) زندگی بھر کو آگے بڑھائے گا ، لچک کو بہتر بنائے گا ، اور سخت ماحول میں ناکامی کی شرح کو کم کرے گا۔

IOT اور MES سسٹم کے ساتھ انضمام

مکمل طور پر ڈیجیٹلائزڈ فیکٹریوں میں ، ہر گراؤنڈنگ کیبل میں ایک ID یا سگنل ہوسکتا ہے جو اسے رواں سے جوڑتا ہےمینوفیکچرنگ ایگزیکیوشن سسٹم (ایم ای ایس). اس سے بحالی کے وقفوں ، آپریٹر کی تعمیل ، اور حقیقی وقت میں مستحکم کنٹرول صحت میں مرئیت ملتی ہے۔

قابو پانے کے لئے چیلنجز

• توازناعلی درجے کی خصوصیات کے مقابلے میں لاگت: سمارٹ کیبل حل لاگت میں اضافہ کرسکتے ہیں ، جس سے کم مارجن کے شعبوں میں اپنانے پر اثر پڑتا ہے۔

• ماحولیاتی تناؤ اور پہننا: اعلی نمی ، کیمیائی نمائش اور رگڑ جاری دھمکیوں کا شکار ہے۔

• صارف کی تعمیل: یہاں تک کہ اعلی درجے کی کیبلز ، نامناسب کنکشن یا صارف کی نگرانی کے ساتھ بھی کارکردگی کو کم کرتا ہے۔

اکثر پوچھے گئے سوالات (عمومی سوالنامہ)

Q1: ESD گراؤنڈ کیبل کو عام طور پر کیا مزاحمت ہونی چاہئے؟
A1: عام ہدف ہے1 MΩ ± 10 ٪(یعنی 0.9 MΩ سے 1.1 MΩ)۔ یہ ریزٹر موجودہ خارج ہونے والے مادہ کو محفوظ طریقے سے محدود کرتا ہے جبکہ جامد کو زمین پر بہنے کی اجازت دیتا ہے۔ کچھ سیٹ اپ میں ، 0.75–1.25 MΩ کا رواداری بینڈ قابل قبول ہے ، جو معیاری یا کسٹمر کی ضرورت پر منحصر ہے۔

Q2: ESD گراؤنڈ کیبل کو کتنی بار ٹیسٹ یا تبدیل کیا جانا چاہئے؟
A2: جانچ کم از کم ہونا چاہئےماہانہ یا سہ ماہی، آپ کی معیاری حکومت اور آڈٹ فریکوئنسی پر منحصر ہے۔ اگر پیمائش رواداری یا جیکٹ سے باہر نکل جاتی ہے تو نقصان پہنچتی ہے (کٹوتی ، رگڑ ، رنگین) ، کیبل ہونا ضروری ہےفوری طور پر تبدیل. موڑنے کے دوران مکینیکل تھکاوٹ یا وقفے وقفے سے تسلسل ایک ناکامی کی علامت ہے۔

خلاصہ اور برانڈ کا تعارف

The ESD گراؤنڈ کیبلکسی بھی موثر جامد کنٹرول پروگرام میں ایک بنیادی ، پھر بھی زیر اثر ، عنصر ہے۔ تفہیمکیایہ ہے ،کیوں؟یہ مصنوعات کی پیداوار ، وشوسنییتا ، اور حفاظت کے لئے اہمیت رکھتا ہے ، اورکیسےاس کو منتخب کرنے ، انسٹال کرنے ، جانچنے اور برقرار رکھنے کے لئے ایک مضبوط ESD حکمت عملی کی ریڑھ کی ہڈی کی تشکیل ہوتی ہے۔ آگے کی تلاش میں ، سمارٹ کیبل انضمام ، IOT رابطے ، جدید مواد اور سخت معیارات اس ٹکنالوجی کے ارتقا کی تشکیل کریں گے۔

جبESD گراؤنڈنگ حلوں کا ایک مکمل سپیکٹرم پیش کرتا ہے - جس میں پائیدار ، مصدقہ ESD گراؤنڈ کیبلز شامل ہیں جو طویل زندگی ، مستقل کارکردگی ، اور جدید مینوفیکچرنگ سسٹم میں ہموار انضمام کے لئے تیار کردہ ہیں۔ اپنی مرضی کے مطابق وضاحتیں ، تکنیکی مدد ، یا خریداری سے متعلق انکوائریوں کے لئے ،ہم سے رابطہ کریں.
