آپ کے خیال سے کہیں زیادہ تانبے کی تاروں سے زیادہ فرق پڑتا ہے؟

خلاصہ

کاپر لٹڈ تاروںآسان نظر آرہا ہے - بہت سے چھوٹے چھوٹے چھوٹے چھوٹے فلیٹ یا نلی نما چوٹی میں بنے ہوئے ہیں - لیکن وہ چوراہے پر بیٹھتے ہیں بجلی کی کارکردگی اور مکینیکل حقیقت۔ اگر آپ نے کبھی مہینوں کے کمپن کے بعد گراؤنڈنگ پٹا سنیپ دیکھا ہے تو ، کابینہ کو گرم چلتے ہوئے دیکھا بانڈ پوائنٹ پر ، یا معائنہ کے دوران "غائب" ہونے والے وقفے وقفے سے EMI امور کا پیچھا کیا ، اس کی بنیادی وجہ اکثر چوٹی کے انتخاب میں رہتی ہے ، ختم کرنے کا طریقہ ، اور سطح سے رابطے کا معیار۔

اس گائیڈ میں ، آپ یہ سیکھیں گے کہ بریٹڈ تانبے کو ٹھوس کنڈکٹر سے کیا مختلف بناتا ہے ، آپ کے استعمال کے معاملے میں چوٹی کی تعمیر کا مقابلہ کیسے کریں ، خریداری میں کیا درخواست کریں (لہذا آپ اندازہ نہیں کررہے ہیں) ، اور انسٹالیشن کی عام غلطیوں سے کیسے بچیں جو ایک اچھی چوٹی کو ایک میں بدل دیتے ہیں برا تعلق

مشمولات کی جدول

خاکہ

1. حقیقی دنیا کے درد کے نکات کو چوٹی کی ضروریات میں ترجمہ کریں
2. چوٹی کے ڈھانچے کو سمجھیں اور یہ ٹھوس تار سے مختلف سلوک کیوں کرتا ہے
3. ماحولیات اور تحریک کی بنیاد پر چڑھانا ، جیومیٹری ، اور خاتمہ کا انتخاب کریں
4. سپلائر کو پیچھے اور آگے کم کرنے کے لئے ایک سادہ اسپیک چیک لسٹ کا استعمال کریں
5. مزاحمت کو کم اور قابل اعتماد رکھنے کے لئے صحیح طریقے سے انسٹال کریں

تانبے کے لٹڈ تاروں کو کون سے مسائل حل کرتے ہیں؟

زیادہ تر خریدار سوچ کر شروع نہیں کرتے ہیں "مجھے ضرورت ہےکاپر لٹڈ تاروں. وہ کسی مسئلے سے شروع کرتے ہیں:

• کمپن اور تحریک:ٹھوس کنڈکٹر تھکاوٹ۔ بریڈز بہت سارے تاروں میں لچکدار اور دباؤ تقسیم کرتے ہیں۔
• گراؤنڈنگ اور بانڈنگ وشوسنییتا:جب انسٹال اور مناسب طریقے سے ختم کیا جاتا ہے تو ایک چوٹی کم امپیڈینس راہ پیدا کرسکتی ہے۔
• کنکشن پوائنٹس پر گرم مقامات:ناقص رابطے کا علاقہ ، غلط لگن/کرمپ ، یا انڈرسائزڈ چوٹی گرمی کو مرکوز کرسکتی ہے۔
• EMI اور شور کے مسائل:کچھ گراؤنڈنگ/بانڈنگ اور شیلڈنگ سیاق و سباق میں ، چوٹیوں میں اعلی تعدد مداخلت کے راستوں کو سنبھالنے میں مدد ملتی ہے۔
• سنکنرن یا مرطوب ماحول:غلط سطح کی تکمیل آکسائڈائز ہوسکتی ہے ، مزاحمت میں اضافہ اور وقفے وقفے سے غلطیوں کا سبب بنتی ہے۔
• خریداری کی الجھن:اکیلے "چوٹی کی چوڑائی" کارکردگی کی وضاحت نہیں کرتی ہے۔ تعمیر اور خاتمہ کا اتنا ہی اہم ہے۔

تانبے کی لٹ والی تاروں کیا ہیں اور وہ کیسے تعمیر کی جاتی ہیں؟

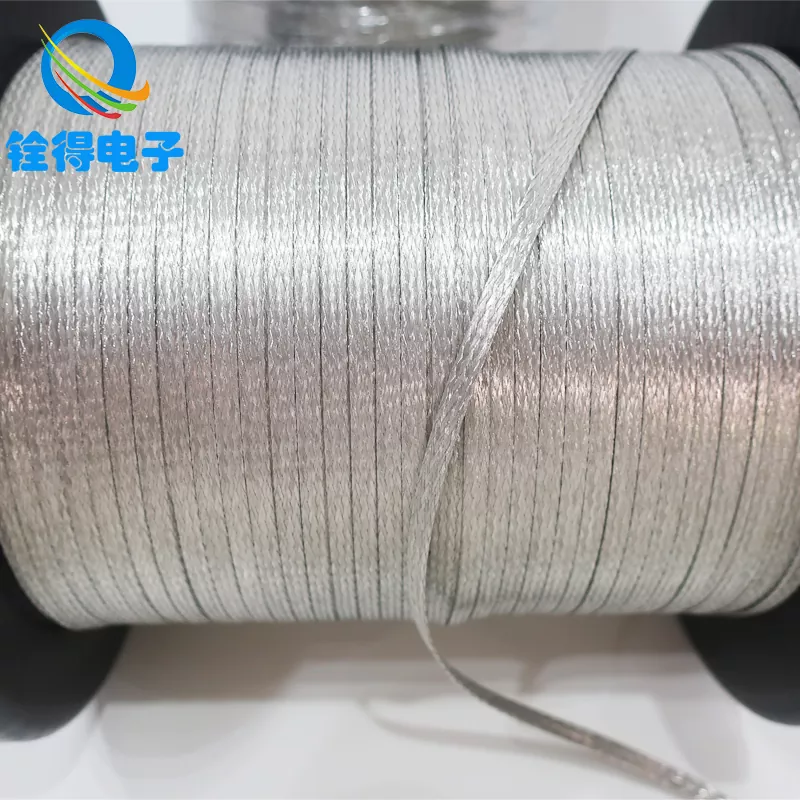

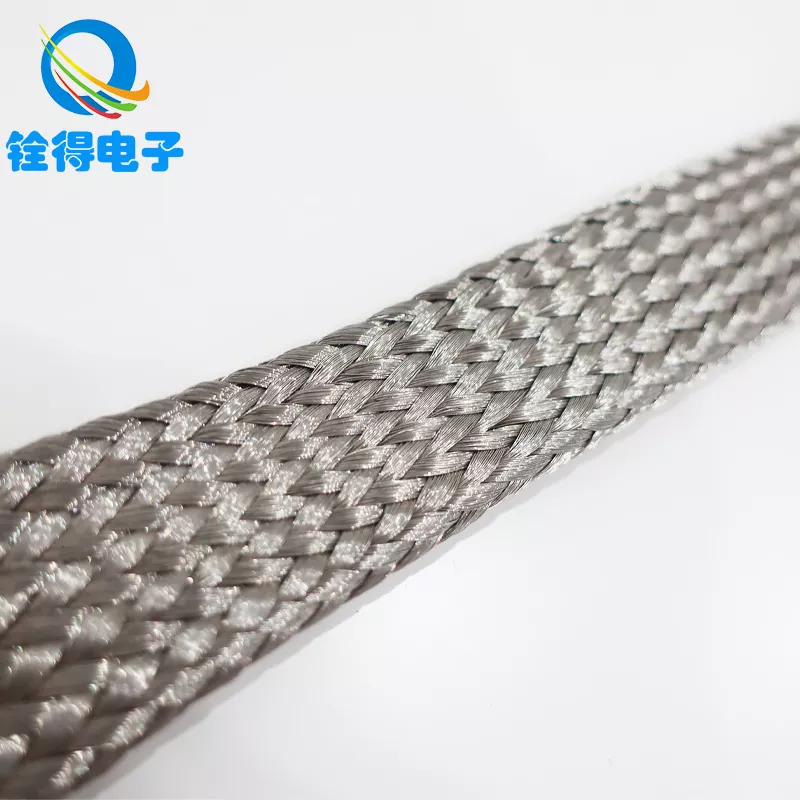

کاپر لٹڈ تاروںایک سے زیادہ ٹھیک تانبے کے تاروں سے بنے ہوئے ہیں۔ اس ڈھانچے سے دو عملی فوائد پیدا ہوتے ہیں:لچک(چوٹی ایک نقطہ پر تناؤ کو مرتکز کیے بغیر حرکت کرتی ہے) اورفالتو پن(بہت سے اسٹرینڈ موجودہ اور بوجھ کا اشتراک کرتے ہیں)۔

لیکن "چوٹی" ایک چیز نہیں ہے۔ یہاں بنیادی تعمیراتی متغیرات ہیں جو کارکردگی کو تبدیل کرتی ہیں:

• اسٹینڈ قطر اور گنتی:باریک اسٹینڈز عام طور پر بہتر لچکدار ہیں۔ مزید تناؤ موجودہ کو بانٹ سکتے ہیں اور استحکام کو بہتر بناسکتے ہیں۔
• چوٹی کا نمونہ اور کوریج:سخت چوٹیوں میں اکثر شکل ہوتی ہے اور بہتر رابطہ ہوتا ہے۔ لوزر بریڈز زیادہ لچکدار ہوسکتی ہیں لیکن میکانکی طور پر کم مضبوط ہوسکتی ہیں۔
• شکل:گراؤنڈنگ پٹے کے لئے فلیٹ بریڈ عام ہیں۔ نلی نما چوٹیوں کو کچھ عمارتوں میں آستین یا توسیع پذیر شیلڈنگ کے طور پر استعمال کیا جاسکتا ہے۔
• سطح ختم:ننگی تانبے بمقابلہ چڑھایا اختیارات (اکثر سنکنرن مزاحمت اور سولڈر ایبلٹی کے تحفظات کے لئے منتخب کیا جاتا ہے)۔
• خاتمہ کا طریقہ:کرمپنگ ، ویلڈنگ ، سولڈرنگ ، یا بولٹڈ کلیمپ انٹرفیس - یہی وہ جگہ ہے جہاں بہت ساری ناکامییں پیدا ہوتی ہیں۔

اشارہ: اگر آپ کا سپلائر صرف "چوڑائی" اور "لمبائی" طلب کرتا ہے تو ، آپ شاید مماثل توقعات کی طرف جارہے ہیں۔ ایک اچھا فروش ماحول ، تحریک اور خاتمے پر تبادلہ خیال کرے گا۔

آپ انہیں کہاں استعمال کریں (اور جہاں آپ کو نہیں کرنا چاہئے)؟

کاپر لٹڈ تاروںعام طور پر اس وقت منتخب کیا جاتا ہے جب کنکشن کو موجودہ لے جانا چاہئے (یا کم امپیڈنس بانڈنگ راہ فراہم کرنا) ہینڈلنگ موشن یا کمپن۔

صحیح چوٹی کا انتخاب کیسے کریں

اگر آپ خریداری کے لئے ایک خریداری کا طریقہ چاہتے ہیںکاپر لٹڈ تاروں، اس مرحلہ وار چیک لسٹ کا استعمال کریں۔ یہ گندا علامات کو واضح ضروریات میں بدل دیتا ہے۔

• نوکری کی وضاحت کریں:گراؤنڈنگ/بانڈنگ پٹا ، لچکدار کنیکٹر ، شیلڈنگ آستین ، یا موجودہ لے جانے والا لنک۔
• بجلی کی طلب کا تخمینہ لگائیں:موجودہ سطح ، ڈیوٹی سائیکل ، اور قابل قبول درجہ حرارت میں اضافہ (اندازہ لگانے سے پرہیز کریں - اپنے سسٹم کے ڈیٹا کو استعمال کریں)۔
• مکینیکل حقیقت کی وضاحت کریں:مستقل کمپن ، کبھی کبھار فلیکس ، قبضہ کی نقل و حرکت ، یا تھرمل توسیع سائیکل۔
• شکل منتخب کریں:پٹے اور بانڈنگ کے لئے فلیٹ چوٹی ، کچھ اسمبلیوں میں آستین یا توسیع پذیر کوریج کے لئے نلی نما چوٹی۔
• ماحول کے لئے سطح کی تکمیل کا انتخاب کریں:مرطوب/نمکین ہوا ، صنعتی دھوئیں ، یا انڈور صاف کابینہ۔
• لاک ختم ہونے کی تفصیلات:لاگ ٹائپ ، بولٹ کا سائز ، سوراخ کی جگہ سازی ، کرمپ/ویلڈ عمل ، اور چاہے اختتام کو ٹننگ یا فیرولس کی ضرورت ہو۔
• منصوبہ بندی کا تحفظ:اگر چوٹی تیز کناروں پر رگڑ سکتی ہے تو رگڑنے والی آستین ، موصلیت کی پرتیں ، یا تناؤ سے نجات۔

مشترکہ چوٹی کے اختیارات کے لئے موازنہ ٹیبل

ذیل میں ایک عملی موازنہ ہے جس کی آپ آر ایف کیو میں کاپی کرسکتے ہیں۔ اس پر توجہ مرکوز ہے کہ حقیقی دنیا میں کیا تبدیل ہوتا ہے ، نہ کہ کیٹلاگ میں جو کچھ مختلف نظر آتا ہے۔

پرو ٹپ: جب سپلائرز کا موازنہ کرتے ہو تو ، ان سے ریاست کی تعمیر کی تفصیلات (اسٹینڈ قطر/گنتی ، چوٹی کی کوریج ، اور ختم ہونے کی وضاحت) سے پوچھیں۔ "مساوی چوڑائی" مساوی کارکردگی نہیں ہے۔

معیاری چیک اور دستاویزات خریداروں کے لئے پوچھنا چاہئے

اگر آپ کا پروجیکٹ حساس ہے-پاور الیکٹرانکس ، صنعتی سازوسامان ، ریل ، ای وی سب سسٹمز ، یا حفاظتی اہم زمینی راستہ-سلوککاپر لٹڈ تاروںجیسے ایک اجزاء ، اجناس نہیں۔ یہاں ایک صاف QA درخواست کی فہرست ہے جو آپ کے سپلائر کو مغلوب کیے بغیر کام کرتی ہے:

• آنے والا مادی کنٹرول:تانبے کی جماعت کی تفصیل ، چڑھانا تفصیل (اگر قابل اطلاق ہو) ، اور بہت زیادہ سراغ لگانا
• بجلی کی توثیق:مزاحمت/تسلسل کی جانچ کا طریقہ اور قبولیت کے معیار (فی لمبائی یا فی اسمبلی)
• خاتمہ کی توثیق:تیز اونچائی/چوڑائی کے ریکارڈ (اگر کرپڈ ہو) ، ٹیسٹ کے نقطہ نظر کو کھینچیں ، اور بصری معائنہ کا معیار
• جہتی کنٹرول:چوڑائی/موٹائی رواداری ، سوراخ وقفہ کاری رواداری (اگر لگٹس کے ساتھ جمع ہو)
• تعمیل دستاویزات:ضرورت کے مطابق COC/COA ، اور ماحولیاتی تعمیل کے بیانات جو آپ کے مارکیٹ کے ذریعہ درخواست کیے گئے ہیں
• پیکیجنگ اور ہینڈلنگ:شپنگ/اسٹوریج کے دوران کنکس ، آلودگی اور آکسیکرن کے خلاف تحفظ

تنصیب کے بہترین عمل جو ناکامیوں کو روکتے ہیں

یہاں تک کہ بہترینکاپر لٹڈ تاروںاگر کسی سوچ کی طرح انسٹال کیا گیا ہو تو ناکام ہوسکتا ہے۔ یہ وہ غلطیاں ہیں جو وقفے وقفے سے غلطیوں کا سبب بنتی ہیں ، حرارتی ، یا ابتدائی مکینیکل ناکامی:

• گندے رابطے کی سطحیں:پینٹ ، آکسیکرن ، یا تیل مزاحمت کو بڑھاتا ہے۔ دھات سے دھات انٹرفیس تیار کریں۔
• کم رابطے کا علاقہ:ایک وسیع چوٹی پر ایک چھوٹا سا واشر گرم جگہ پیدا کرسکتا ہے۔ مکمل رابطے کے لئے مناسب ہارڈ ویئر کا استعمال کریں۔
• ٹرمینیشن کے قریب تیز موڑ:لگام پر دائیں موڑنے سے دباؤ پڑتا ہے۔
• وقت کے ساتھ ساتھ ڈھیلا ٹورک:کمپن جوڑوں کو آرام دے سکتا ہے۔ اپنے ڈیزائن کے ل appropriate مناسب تالے لگانے کے طریقوں کا استعمال کریں اور بحالی کے چکروں میں دوبارہ چیک کریں۔
• رگڑ کی نمائش:اگر چوٹی ایک کنارے پر رگڑتی ہے تو ، حفاظتی آستین شامل کریں یا اسے دوبارہ بنائیں۔
• غلط راستے کی منصوبہ بندی:جب ممکن ہو تو پٹے کو مختصر رکھیں اور غیر ضروری لوپ سے پرہیز کریں جو رکاوٹ کو بڑھا دیتے ہیں۔

اگر آپ کی ناکامی کا موڈ ہے تو "یہ کمیشن کے دوران کام کرتا ہے لیکن بعد میں ناکام ہوجاتا ہے ،" انسٹالیشن انٹرفیس کا علاج کریں (سطح پری پری + ٹارک + ہارڈ ویئر + تناؤ سے نجات) بجلی کے ڈیزائن کے حصے کے طور پر۔

ڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈ کے ساتھ کام کرنا

اگر آپ سورس کر رہے ہیںکاپر لٹڈ تاروںگراؤنڈنگ پٹے ، بانڈنگ لنکس ، یا لچکدار رابطوں کے لئے ، قابل اعتماد نتیجہ کا تیز ترین راستہ ایک سپلائر ہے جو "انجینئرنگ" اور "خریداری" دونوں بولتا ہے۔ڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈعملی تعمیر کی ضروریات کے ارد گرد اس کے لٹ تانبے کی مصنوعات کو پوزیشن میں رکھتا ہے: ترتیب کے طول و عرض ، ایپلی کیشن سے چلنے والی چوٹی کے انتخاب ، اور اسمبلی کے اختیارات جو حقیقی تنصیب کی رکاوٹوں کے مطابق ہیں۔

جب آپ پہنچیں تو ، آپ کو بہتر سفارشات (اور کم نظرثانی) ملیں گی اگر آپ تین چیزیں سامنے رکھتے ہیں تو:

• آپ کی درخواست:گراؤنڈ پٹا ، لچکدار کنیکٹر ، بانڈنگ پٹا ، یا آستین طرز کی چوٹی کا استعمال
• آپ کا ماحول:انڈور کابینہ ، مرطوب پلانٹ ، ساحلی ہوا ، کمپن لیول
• آپ کا خاتمہ منصوبہ:بولٹ سائز/سوراخ کی جگہ ، لگام کی قسم ، اور چاہے آپ کو پہلے سے جمع شدہ سروں کی ضرورت ہو

سوالات

س: کیا تانبے کی لٹ تاروں کو گراؤنڈنگ کے لئے ٹھوس تار سے بہتر ہے؟

اکثر ہاں میں پٹے اور بانڈز جو حرکت کرتے ہیں یا کمپن ہوتے ہیں۔ چوٹی کی لچک تھکاوٹ کو روکنے میں مدد کرتی ہے اور کنکشن کو مستحکم رکھتی ہے - ختم اور رابطہ کی سطحیں صحیح طریقے سے انجام دی جاتی ہیں۔

س: کیا مجھے ننگی تانبے یا ٹن والے تانبے کی چوٹی کا انتخاب کرنا چاہئے؟

ننگے تانبے کو کنٹرول شدہ ماحول میں لاگت سے موثر ثابت ہوسکتا ہے۔ مرطوب یا ہلکی سی سنکنرن ترتیبات میں ، ایک چڑھایا ختم عام طور پر وقت کے ساتھ مستحکم سطح کے طرز عمل کو برقرار رکھنے میں مدد کے لئے منتخب کیا جاتا ہے۔ بہترین انتخاب کا انحصار نمائش ، بحالی کے چکروں ، اور خاتمے کے طریقہ کار پر ہے۔

س: اور کیا فرق پڑتا ہے: چوٹی کی چوڑائی یا چوٹی کی تعمیر؟

تعمیراتی معاملات کم از کم چوڑائی کی طرح ہیں۔ اسٹرینڈ کی گنتی/قطر ، باندھے ہوئے تنگی ، اور ختم ہونے کا معیار اکثر استحکام اور حقیقی دنیا کے خلاف مزاحمت استحکام کا فیصلہ کرتا ہے۔

س: گراؤنڈنگ کے پٹے کیوں گرم ہوجاتے ہیں؟

حرارتی نظام عام طور پر مشترکہ - بارش کی سطح کی پریپ ، چھوٹے رابطے کا علاقہ ، ڈھیلا ٹارک ، یا غلط ہارڈ ویئر پر مزاحمت کی طرف اشارہ کرتا ہے۔ چوٹی ٹھیک ہوسکتی ہے۔ انٹرفیس مجرم ہے۔

س: تانبے کے لٹڈ تاروں کے لئے مجھے آر ایف کیو میں کیا شامل کرنا چاہئے؟

درخواست ، لمبائی ، چوڑائی/موٹائی کی حد (یا ٹارگٹ کراس سیکشن) ، ماحول ، تحریک/کمپن کی تفصیل ، خاتمہ کی تفصیلات (سوراخ کا سائز/وقفہ کاری ، لگس) ، اور کوئی مطلوبہ دستاویزات شامل کریں۔

خیالات بند کرنا

خریدناکاپر لٹڈ تاروںایک بار جب آپ ان کے ساتھ "صرف تانبے" کی طرح سلوک کرنا چھوڑ دیں اور بجلی اور حرکت کے مابین کام کرنے والے انٹرفیس کی طرح ان کا علاج شروع کردیں۔ ماحول کی وضاحت کریں ، معطلی کو لاک کریں ، معیار کی تصدیق کریں ، اور رابطہ طبیعیات کے سلسلے میں انسٹال کریں - اور آپ سب سے مہنگی قسم کی ناکامی سے بچیں گے: وقفے وقفے سے۔
