محفوظ بجلی کے نظام کے لئے زمینی تار کیوں ضروری ہے؟

خلاصہ

A زمینی تاراکثر چیک باکس آئٹم کی طرح سلوک کیا جاتا ہے - یہاں تک ایک سینسر کوڑا کرکٹ پڑھتا ہے ، یا ایک اضافے سے کنٹرول بورڈ نکلتا ہے۔ یہ مضمون ٹوٹ جاتا ہے جو زمینی تار دراصل کیا کرتا ہے ، یہ "غیر جانبدار" سے کیسے مختلف ہے کیوں بانڈنگ کی اہمیت ہے ، اور کون سے انتخاب اور تنصیب کی تفصیلات عام طور پر گاہکوں میں درد پیدا کرتی ہیں۔ آپ کو ایک واضح ، فیلڈ دوستانہ چیک لسٹ بھی ملے گی ، مشترکہ زمینی تار کی اقسام کا ایک موازنہ جدول ، اور بار بار آنے والے مسائل کے لئے دشواریوں کا ازالہ کرنے والے سوالات۔

مشمولات کی جدول

• زمینی تار کیا ہے اور اس سے کیا مسئلہ حل ہوتا ہے؟
• گراؤنڈ بمقابلہ غیر جانبدار بمقابلہ بانڈنگ: وہ الجھن جو ناکامیوں کا سبب بنتی ہے
• کسٹمر کا درد ایک مناسب زمینی تار کی نشاندہی کرتا ہے
• زمینی تار کی اقسام اور جہاں ہر ایک فٹ بیٹھتا ہے
• اپنے منصوبے کے لئے صحیح زمینی تار کا انتخاب کیسے کریں
• تنصیب کے بہترین عمل جو دوبارہ کام کو روکتے ہیں
• عام غلطیاں اور فوری اصلاحات
• معائنہ اور بحالی کے نکات
• سوالات

خاکہ

1. زمینی تار کو سادہ زبان میں بیان کریں اور "غلطی موجودہ راستے" کی وضاحت کریں۔
2. عام غلط فہمیوں کو ختم کرنے کے لئے گراؤنڈ ، غیر جانبدار اور بانڈنگ کی وضاحت کریں۔
3. گراؤنڈنگ کوالٹی کے لئے اصلی دنیا کے درد کے نکات (جھٹکے کا خطرہ ، EMI/شور ، پریشانی کے دورے ، سامان کو نقصان)۔
4. عام ایپلی کیشنز کے ساتھ ٹھوس ، پھنسے ہوئے ، لٹ اور ٹن والے اختیارات کا موازنہ کریں۔
5. سلیکشن چیک لسٹ: سائز ، لچک ، ماحولیات ، خاتمے ، اور تعمیل کے تحفظات۔
6. تنصیب کے اقدامات اور کاریگری کی تفصیلات جو وشوسنییتا کا تعین کرتی ہیں۔
7. خرابیوں کا سراغ لگانا: گراؤنڈ لوپس ، وقفے وقفے سے تسلسل ، سنکنرن ، اور کمپن کی ناکامی۔
8. طویل مدتی حفاظت کے لئے بحالی اور دستاویزات کے طریق کار۔

زمینی تار کیا ہے اور اس سے کیا مسئلہ حل ہوتا ہے؟

اس کے بنیادی حصے میں ، aزمینی تارایک سرشار کنڈکٹر ہے جو بے نقاب دھات کے پرزوں (جیسے سامان کی دیواریں ، موٹر فریم ، کنٹرول پینل ، کو جوڑتا ہے ، گراؤنڈنگ سسٹم میں کیبل ٹرے ، اور نالی)۔ سب سے اہم کام "بجلی ختم نہیں کرنا" نہیں ہے۔ کام فراہم کرنا ہے aکم امداد ، پیش قیاسی راستہفالٹ کرنٹ کے لئے لہذا حفاظتی آلات (فیوز ، توڑنے والے ، آر سی ڈی/آر سی بی او پروٹیکشن جہاں استعمال ہوتا ہے) تیزی سے کام کرسکتا ہے۔

خطرناک موجودہ کے لئے ہنگامی اخراج کے راستے کے طور پر زمینی تار کے بارے میں سوچئے۔ جب موصلیت ناکام ہوجاتی ہے یا براہ راست کنڈکٹر دھات کی چیسس کو چھوتا ہے تو ، غلطی موجودہ بہنا چاہتا ہے۔ اگر فالٹ کرنٹ کا مناسب طریقے سے نصب شدہ زمینی تار کے ذریعے اچھا راستہ ہے تو ، حفاظتی آلہ غیر معمولی حالت کا پتہ لگاسکتا ہے اور تیزی سے بجلی منقطع کریں۔ اگر راستہ ناقص ہے (ڈھیلے کنکشن ، سنکنرن ، کم تار ، پینٹ رابطے کی سطح) ، موجودہ غیر اعلانیہ راستوں کے ذریعے "لیک" ہوسکتا ہے۔ بشمول آپ ، بیرنگ ، سگنل شیلڈز ، یا حساس الیکٹرانکس۔

گراؤنڈ بمقابلہ غیر جانبدار بمقابلہ بانڈنگ: وہ الجھن جو ناکامیوں کا سبب بنتی ہے

پروجیکٹ کے بہت سے مسائل تین مختلف نظریات کو ملا دینے سے آتے ہیں:

• غیر جانبدارعام آپریشن (بہت سے AC سسٹم میں) میں موجودہ لے جانے والا ریٹرن کنڈکٹر ہے۔ یہ سامان کی بنیاد کی طرح نہیں ہے۔
• گراؤنڈ (ایرنگ)زمین/گراؤنڈنگ الیکٹروڈس اور حفاظت اور حوالہ کی صلاحیت کے ل used استعمال شدہ گراؤنڈنگ نیٹ ورک کا ایک تعلق ہے۔
• بانڈنگدھات کے پرزوں کا جان بوجھ کر تعلق ہے لہذا وہ ایک ہی بجلی کی صلاحیت اور واضح غلطیوں کو قابل اعتماد طریقے سے بانٹتے ہیں۔

عملی ٹیک وے: آپزمینی تارعام طور پر سامان کی حفاظت کے لئے بانڈنگ کا حصہ ہوتا ہے ، اور یہ مستقل ، میکانکی طور پر قابل اعتماد ہونا چاہئے ، اور بجلی سے کم مزاحمت۔ اگر غیر جانبدار اور زمین کو غلط جگہ پر (یا متعدد جگہوں پر) باندھ دیا جاتا ہے تو ، آپ گردش کرنے والی دھاریں تشکیل دے سکتے ہیں ، شور کے مسائل ، اور غیر متوقع ٹرپنگ۔

کسٹمر کا درد ایک مناسب زمینی تار کی نشاندہی کرتا ہے

جب صارفین "بے ترتیب" بجلی کے مسائل کے بارے میں شکایت کرتے ہیں تو ، گراؤنڈنگ اکثر خاموش جڑ کی وجہ ہوتی ہے۔ یہاں درد کے نکات ہیں جو صحیح طریقے سے ڈیزائن کیے گئے ہیں اور انسٹالزمینی تارکم کرنے میں مدد کرتا ہے:

• جھٹکا خطرہ اور حفاظت کے واقعات:ایک اچھی طرح سے بانڈڈ چیسیس غلطی کے حالات میں زمین کی صلاحیت کے قریب رہتا ہے۔
• پریشانی ٹرپنگ:ناقص رابطے وقفے وقفے سے غلطی کے دستخطوں کا سبب بن سکتے ہیں ، خاص طور پر کمپن یا نمی کے ساتھ۔
• سگنلز میں EMI/شور:جب گراؤنڈنگ کا حوالہ غیر مستحکم ہوتا ہے تو سینسر ، پی ایل سی آدانوں اور مواصلات کی لکیریں غلطی سے برتاؤ کر سکتی ہیں۔
• اضافے اور بجلی سے چلنے والے عارضی طور پر نقصان:ایک مضبوط گراؤنڈنگ نیٹ ورک عارضی توانائی کے راستوں کو سنبھالنے میں مدد کرتا ہے۔
• اثر اور موٹر کے مسائل:جب بانڈنگ کمزور یا متضاد ہو تو آوارہ دھارے بیرنگ کے راستے راستے تلاش کرسکتے ہیں۔
• مہنگا کام:گراؤنڈنگ کی غلطیاں کمیشن تک شاذ و نادر ہی دکھائی دیتی ہیں - جب ہر گھنٹہ مہنگا ہوتا ہے۔

ایک اچھی زمینی تار کی حکمت عملی "اسرار ڈاؤن ٹائم" کو پیش گوئی کرنے والی کارکردگی میں بدل دیتی ہے۔ خریدار بالآخر یہی چاہتے ہیں: کم کال بیکس ، کلینر ڈیٹا ، اور محفوظ سامان جو بغیر ڈرامہ کے معائنہ کرتا ہے۔

زمینی تار کی اقسام اور جہاں ہر ایک فٹ بیٹھتا ہے

ہر ایک نہیںزمینی تارایک ہی ہے. "بہترین" انتخاب کا انحصار نقل و حرکت ، کمپن ، ماحول اور خاتمے کے طریقہ کار پر ہے۔

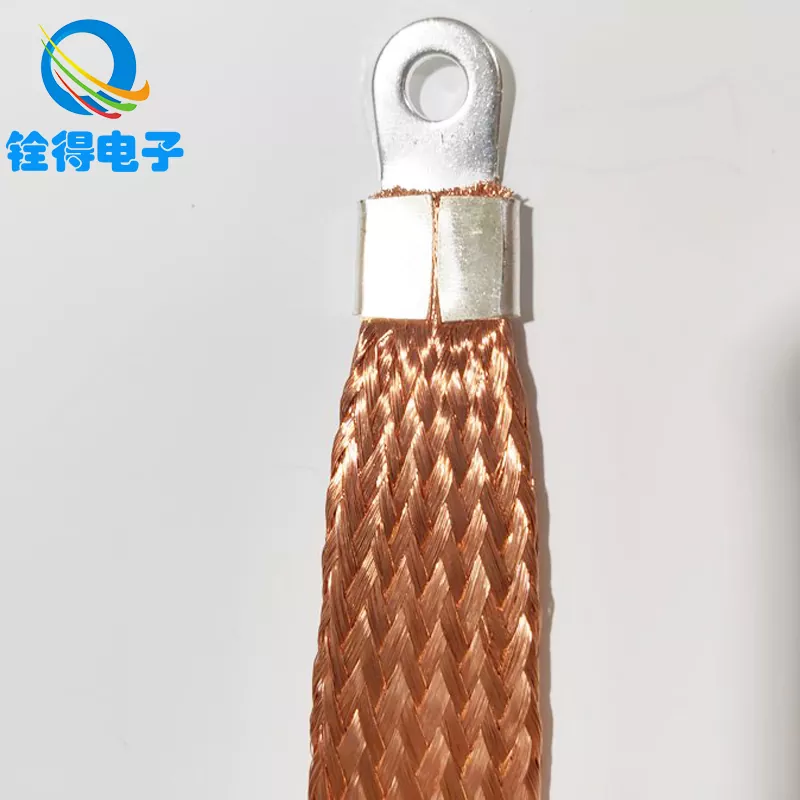

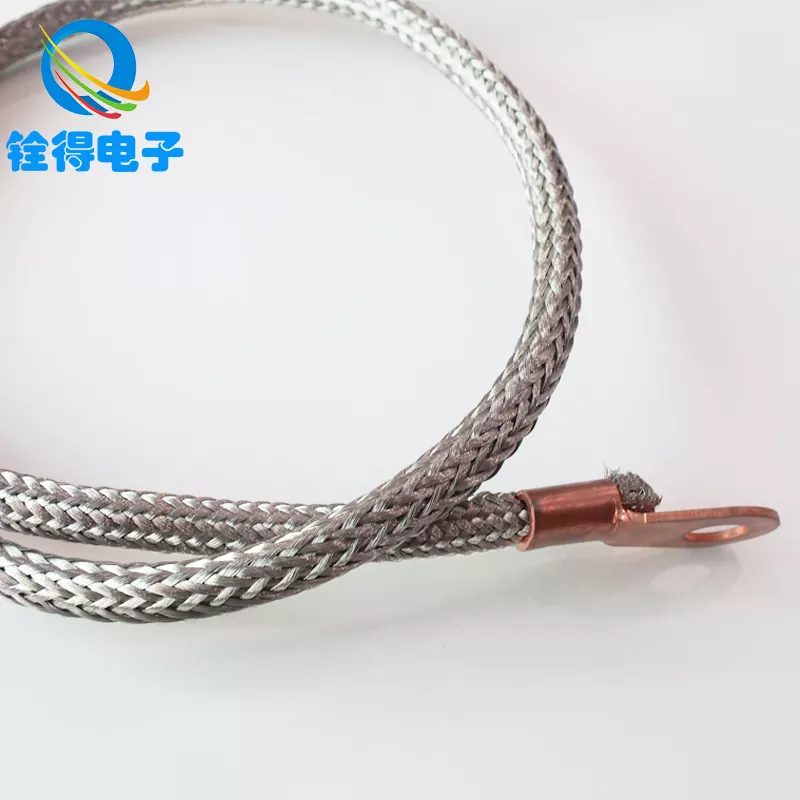

اگر آپ کی درخواست میں دروازے ، ہٹنے والا کور ، یا کمپن شامل ہیں (تھنک جنریٹرز ، ای وی چارجرز ، سی این سی مشینیں ، لفٹ ، اور دھات کی الماریاں جو روزانہ کھلی/بند ہوجاتی ہیں) ، لٹ کے اختیارات تھکاوٹ سے متعلق ناکامیوں کو ڈرامائی انداز میں کم کرسکتے ہیں۔

اپنے منصوبے کے لئے صحیح زمینی تار کا انتخاب کیسے کریں

انتخاب کرنا aزمینی تارحقیقی سائٹ کے حالات کے تحت قابل اعتماد طریقے سے حفاظت کی ضروریات کو پورا کرنے کے بارے میں "موٹا ہمیشہ بہتر ہوتا ہے" کے بارے میں کم ہے۔ اس چیک لسٹ کا استعمال کلاسیکی خریدار کے پچھتاووں سے بچنے کے لئے کریں:

• بجلی کی صلاحیت:قابل اطلاق کوڈ/معیاری اور upstream حفاظتی آلہ کے مطابق کنڈکٹر کا سائز بنائیں۔ زمینی راستے کو محفوظ طریقے سے موجودہ غلطی کو محفوظ طریقے سے لے جانا چاہئے تاکہ تحفظ کو چلانے کے ل. کافی حد تک۔
• مکینیکل ماحول:اگر یہ حرکت کرتا ہے ، موڑتا ہے ، یا کمپن کرتا ہے تو ، لچک (پھنسے ہوئے یا لٹڈ) کو ترجیح دیتے ہیں اور تناؤ سے نجات حاصل کرتے ہیں۔
• سنکنرن کی نمائش:نمی ، نمک سپرے ، کیمیکلز اور آؤٹ ڈور انسٹال اکثر ٹن والے تانبے اور محفوظ ٹرمینیشن سے فائدہ اٹھاتے ہیں۔
• خاتمہ کا طریقہ:تار کی قسم کو لگس ، فیرولس ، کرمپ ٹولز ، اور ٹارک چشمی سے میچ کریں۔ اگر خاتمہ میلا ہو تو ایک زبردست تار ناکام ہوجاتا ہے۔
• روٹنگ کی رکاوٹیں:تیز کناروں اور چوٹکی پوائنٹس سے پرہیز کریں۔ خدمت کے لوپس کے لئے منصوبہ بنائیں جہاں پینل کھلتے ہیں۔
• مستقل مزاجی اور دستاویزات:پارٹ نمبرز اور تنصیب کے نوٹوں کو بلڈز میں معیاری بنائیں تاکہ بحالی کی ٹیمیں اندازہ نہیں لگاتی ہیں۔

یہ وہ جگہ ہے جہاں ایک خصوصی کارخانہ دار مدد کرسکتا ہے۔ڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈ صنعتی میں استعمال ہونے والے گراؤنڈنگ کنڈکٹر حل کی حمایت کرتا ہے اور بجلی کی ایپلی کیشنز ، بشمول لچکدار لٹ کے اختیارات سمیت جب نقل و حرکت اور وشوسنییتا کا معاملہ ہوتا ہے۔ خریداروں کے لئے ، جیت تغیر کو کم کررہی ہے: مستقل اسمبلی کے دوران تعمیر اور پیش قیاسی ہینڈلنگ کا مطلب کمیشننگ میں کم حیرت ہے۔

تنصیب کے بہترین عمل جو دوبارہ کام کو روکتے ہیں

زیادہ تر گراؤنڈنگ ناکامیوں کی وجہ سے کنڈکٹر ہی نہیں ہوتا ہے - وہ کاریگری کی وجہ سے ہیں۔ یہاں ایک فیلڈ ثابت نقطہ نظر ہے جو ایک کو برقرار رکھتا ہےزمینی تارسالوں سے قابل اعتماد:

ایک سادہ سی عادت جو سر درد کی بچت کرتی ہے: بنیادی حفاظتی اجزاء جیسے گراؤنڈنگ پوائنٹس کا علاج کریں ، "اضافی پیچ" نہیں۔ ان کا لیبل لگائیں ، ان کا معائنہ کریں ، اور ان کو قابل رسائی رکھیں۔

عام غلطیاں اور فوری اصلاحات

یہاں دہرائے جانے والے مجرمان ہیں جو زیادہ تر صارفین کی شکایات کا سبب بنتے ہیں ، اور اس کے علاوہ تیز ترین اصلاحی اقدامات:

• پینٹ دھات پر گراؤنڈنگ:لگے علاقے میں پٹی پینٹ کریں اور مناسب بانڈنگ ہارڈ ویئر کا استعمال کریں۔
• کم کنڈکٹر "کیونکہ یہ موجودہ نہیں لے رہا ہے":غلطی کے حالات کے لئے سائز ، عام آپریشن نہیں۔
• چلنے والے دروازوں پر ٹھوس تار کا استعمال:تناؤ سے نجات کے ساتھ پھنسے ہوئے یا لٹڈ گراؤنڈ تار پر سوئچ کریں۔
• کمپن کے بعد ڈھیلے فاسٹنرز:ٹارک کے صحیح طریقوں کا اطلاق کریں ، جہاں مناسب ہو ، ہارڈ ویئر کو لاک کریں ، اور برن ان کے بعد دوبارہ ٹارک چیک کریں۔
• تیز دھاروں کے قریب گندا روٹنگ:کنارے سے تحفظ ، گروممیٹس اور کلیمپ شامل کریں۔ زمینی راستے کو جسمانی طور پر محفوظ رکھیں۔
• ایک سے زیادہ گراؤنڈ/غیر جانبدار بانڈ جہاں انہیں نہیں ہونا چاہئے:اپنے معیاری اور سائٹ کے قواعد کے مطابق سسٹم آریگرام اور صحیح بانڈنگ پوائنٹس کا جائزہ لیں۔

معائنہ اور بحالی کے نکات

A زمینی تارصرف اتنا ہی قابل اعتماد ہے جتنا اس کا سب سے کمزور تعلق ہے۔ ان چیکوں کو معمول کی دیکھ بھال میں بنائیں ، خاص طور پر اعلی کمپن میں یا بیرونی تنصیبات:

• بصری معائنہ:رنگین ، بھری ہوئی چوٹی ، گھٹنوں کے گرد سنکنرن ، اور ڈھیلے کلیمپوں کی تلاش کریں۔
• مکینیکل چیک:ٹرمینلز میں نقل و حرکت کے لئے آہستہ سے ٹیسٹ ؛ کوئی بھی چیز جو وگلس کو مستقبل میں ناکامی ہے۔
• تسلسل اسپاٹ چیک:منصوبہ بند شٹ ڈاؤن کے دوران چیسیس/دروازے سے گراؤنڈ بار سے کم مزاحمت کی تصدیق کریں۔
• ماحولیاتی سگ ماہی:مرطوب یا سنکنرن سائٹوں میں ، سگ ماہی کو بہتر بنائیں اور سنکنرن مزاحم مواد اور حفاظتی کوروں پر غور کریں۔
• دستاویزات:ریکارڈ گراؤنڈنگ ٹیسٹ کے نتائج اور کسی بھی تبدیلیوں کو۔

سوالات

س: کیا میں کسی بھی تار کو زمینی تار کے طور پر استعمال کرسکتا ہوں اگر یہ "دھات سے جڑتا ہے"؟
a:یہ درخواست کے ل suitable موزوں ہونا چاہئے اور آپ کے گورننگ کوڈ/معیار کے تحت غلطی کے موجودہ راستوں کے لئے صحیح سائز کا ہونا چاہئے۔ نیز ، ختم کرنے کا طریقہ اور سطح کی تیاری اتنی ہی اہم ہے جتنی خود کنڈکٹر۔

س: جب زمینی تار منسلک ہو تو میں شور یا غیر مستحکم سینسر کی ریڈنگ کیوں دیکھ رہا ہوں؟
a:عام وجوہات میں ڈھیلے بانڈنگ پوائنٹس ، اعلی موجودہ کیبلز کے قریب ناقص روٹنگ ، متعدد بانڈنگ پوائنٹس گردش کرنے والے دھارے تخلیق کرنے یا پینلز کے مابین ایک کمزور حوالہ نقطہ شامل ہیں۔ بانڈنگ سالمیت کو بہتر بنائیں ، بجلی کے راستوں سے الگ الگ حساس سگنل کے راستوں ، اور جائزہ لیں کہ بانڈ کہاں واقع ہوتے ہیں۔

س: جب میں لٹکی ہوئی زمین کے تار پر غور کروں؟
a:جب حرکت یا کمپن ہو تو - ڈاج ، ہنگڈ کور ، مشین گارڈز ، لچکدار جوڑ ، یا کسی بھی جگہ پر ٹھوس موصل وقت کے ساتھ تھکاوٹ پیدا کردے گا۔ وقفے وقفے سے تسلسل کی ناکامیوں کو کم کرنے کے لئے لٹ کے اختیارات اکثر منتخب کیے جاتے ہیں۔

س: کیا ایک موٹی زمینی تار کا مطلب ہمیشہ بہتر تحفظ کا مطلب ہے؟
a:خود بخود نہیں۔ مقصد ایک کم مبینہ غلطی کا راستہ ہے جو حفاظتی آلہ اور تنصیب کے قواعد سے مماثل ہے۔ اوورائزنگ روٹنگ/ٹرمینیشن کے مسائل پیدا کرسکتی ہے اگر لوگ اور ہارڈ ویئر کا مماثل نہیں ہے۔ "صحیح طریقے سے سائز + صحیح طریقے سے انسٹال" "بہت موٹی + ناقص ختم ہوجاتا ہے۔"

س: اسٹارٹ اپ کے دوران میرا توڑنے والا یا آر سی ڈی/آر سی بی او کا سفر کیوں نہیں ہے حالانکہ کچھ بھی "غلط" نہیں ہے؟
a:اسٹارٹ اپ ٹرانجینٹس ، فلٹرز/وی ایف ڈی سے رساو دھارے ، نمی ، یا غیر مستحکم بانڈنگ سفر کا سبب بن سکتی ہے۔ گراؤنڈنگ تسلسل کی تصدیق کریں ، موصلیت کی حالت کو چیک کریں ، حفاظتی آلہ کی درست قسم کی تصدیق کریں ، اور غیر متوازی راستوں کے لئے گراؤنڈنگ/بانڈنگ لے آؤٹ کا جائزہ لیں۔

س: میرے زمینی تار کنکشن کی تصدیق کرنے کا تیز ترین طریقہ کیا ہے جو اپنا کام کر رہا ہے؟
a:سامان چیسیس (اور کسی بھی دروازے/محافظوں) اور مین گراؤنڈ بار کے مابین تسلسل کا امتحان انجام دیں ، پھر تصدیق کریں کہ اصطلاحات سخت اور صاف دھات پر بندھے ہوئے ہیں۔ نتیجہ کو دستاویز کریں تاکہ وقت کے ساتھ ساتھ تبدیلیاں آسان ہوجائیں۔

آخری راستہ

A زمینی تارصرف حفاظت کی رسمی نہیں ہے - یہ کارکردگی کا جزو ہے۔ یہ صدمے کے خطرے کو کم کرتا ہے ، نظام استحکام کو بہتر بناتا ہے ، الیکٹرانکس کی حفاظت کرتا ہے ، اور "ماضی کی خرابیوں" کو ضائع کرنے کے دنوں کو روکنے کے ذریعہ کمیشن کے دوران وقت کی بچت ہوتی ہے۔ اگر آپ گراؤنڈنگ کو کسی ڈیزائن کردہ سسٹم کی طرح سلوک کرتے ہیں (سوچنے کے بعد نہیں) ، آپ کو محفوظ تنصیبات اور پرسکون دیکھ بھال کرنے والی ٹیمیں ملتی ہیں۔

اگر آپ پینلز ، سامان کی دیواروں ، یا لچکدار بانڈنگ پوائنٹس کے لئے گراؤنڈنگ کنڈکٹر کی وضاحت کررہے ہیں ،ڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈآپ کو کنڈکٹر کے انداز کو حقیقی آپریٹنگ حالات سے ملنے میں مدد مل سکتی ہے۔ دوبارہ کام کو کم کرنے اور وشوسنییتا کو بہتر بنانے کے لئے تیار ہیں؟ہم سے رابطہ کریںاپنی درخواست کی تفصیلات کے ساتھ ، اور ہم آپ کو ایک ایسے گراؤنڈنگ حل کا انتخاب کرنے میں مدد کریں گے جو آپ کے ماحول ، نقل و حرکت کی ضروریات اور انسٹالیشن ورک فلو کے مطابق ہو۔
