تانبے سے پھنسے ہوئے تار بجلی اور کنٹرول کیبلز میں وشوسنییتا کو کیسے بہتر بناتے ہیں؟

خلاصہ

صحیح کنڈکٹر کا انتخاب ان فیصلوں میں سے ایک ہے جو اس وقت تک آسان نظر آتا ہے جب تک کہ کوئی پروجیکٹ حقیقی دنیا میں ناکام ہونا شروع نہ ہوجائے: ایک سخت نالی میں زیادہ گرمی ، ختم ہونے پر ٹوٹے ہوئے تاروں ، کنٹرول سرکٹس میں غیر مستحکم ریڈنگ ، یا کمپن تھکاوٹ کی وجہ سے ٹائم ٹائم۔تانبے سے پھنسے ہوئے تار ان مسائل کو روکنے کے لئے اکثر منتخب کیا جاتا ہے۔ اس مضمون میں ، میں خریداروں کے درد کے سب سے عام نکات (وولٹیج ڈراپ ، موڑ کا رداس ، ختم ہونے کا معیار ، سنکنرن رسک ، معائنہ کے معیارات ، اور سپلائر مستقل مزاجی) سے گزروں گا اور آپ کی درخواست کے لئے صحیح اسٹینڈ تعمیر ، سائز اور سطح کی تکمیل کی وضاحت کرنے کا طریقہ دکھاتا ہوں۔ آپ کو عملی چیک لسٹس ، موازنہ کی میزیں ، اور ایک واضح عمومی سوالنامہ سیکشن بھی ملے گا تاکہ آپ "ہمارے خیال میں یہ ٹھیک ہے" سے "ہم جانتے ہیں کہ یہ برقرار رہے گا"۔

مشمولات کی جدول

• مضمون کی خاکہ
• گاہک کے درد کی نشاندہی یہ حل کرتی ہے
• تانبے سے پھنسے ہوئے تار کیا ہے
• جب پھنسے ہوئے دھڑکتے ہیں
• اندازہ لگانے کے بغیر اس کی وضاحت کیسے کریں
• موازنہ ٹیبل
• ختم اور تنصیب کے نکات
• کوالٹی چیک خریداروں کو درخواست کرنی چاہئے
• عام درخواستیں
• مستقل سپلائر کا انتخاب کرنا
• سوالات
• نتیجہ

مضمون کی خاکہ

• وضاحت کریںتانبے سے پھنسے ہوئے تاراور ان مسائل کو روکنے کے لئے ڈیزائن کیا گیا ہے
• اصلی خریدار کے درد کا نقشہ کنڈکٹر کے انتخاب کی طرف اشارہ کریں
• اسٹینڈنگ تعمیر ، سائز اور سطح کے اختیارات (ننگے بمقابلہ ٹن) کی وضاحت کریں
• عملی تصریح چیک لسٹ فراہم کریں
• تجارتی آفس کو واضح کرنے کے لئے ایک موازنہ جدول دکھائیں
• سرزمین ختم ، معائنہ ، اور سپلائر کی توثیق
• سوالات کے جوابات کے جوابات کی خریداری کی ٹیمیں اور انجینئر سب سے زیادہ پوچھتے ہیں

گاہک کے درد کی نشاندہی یہ حل کرتی ہے

کنڈکٹر کے بارے میں میں نے سنتے زیادہ تر شکایات دھات کے بارے میں نہیں ہیں - وہ اس کے بارے میں ہیں کہ کنڈکٹر زندہ رہنے میں ناکام رہا ہے۔ یہاں مسائل ہیںتانبے سے پھنسے ہوئے تارعام طور پر کم کرنے کے لئے منتخب کیا جاتا ہے:

• ختم ہونے پر کریکنگ یا ٹوٹنا:بار بار موڑنے ، کمپن ، یا سخت روٹنگ ٹھوس کنڈکٹر کو تھکاوٹ دے سکتی ہے۔
• گرم مقامات اور زیادہ گرمی:انڈرسائزڈ کنڈکٹر یا ناقص اصطلاحات گرمی پیدا کرتے ہیں جہاں آپ اسے کم سے کم چاہتے ہیں۔
• وولٹیج ڈراپ اور غیر مستحکم کارکردگی:لمبی کیبل چلتی ہے یا زیادہ موجودہ بوجھ کم مخصوص تار کی سزا دیتے ہیں۔
• سنکنرن سے چلنے والی ناکامیوں:نمی ، نمک کی ہوا ، اور کیمیائی نمائش کنڈکٹروں اور رابطوں پر حملہ کرسکتی ہے۔
• سپلائرز سے متضاد بیچوں:اگر عمل کنٹرول کمزور ہے تو اسٹرینڈ کی گنتی ، قطر رواداری ، اور سطح کی حالت مختلف ہوسکتی ہے۔
• سست تنصیب اور دوبارہ کام:کیبلز جو روٹنگ اور خاتمہ کے دوران آپ سے لڑتے ہیں۔

تانبے سے پھنسے ہوئے تار کیا ہے

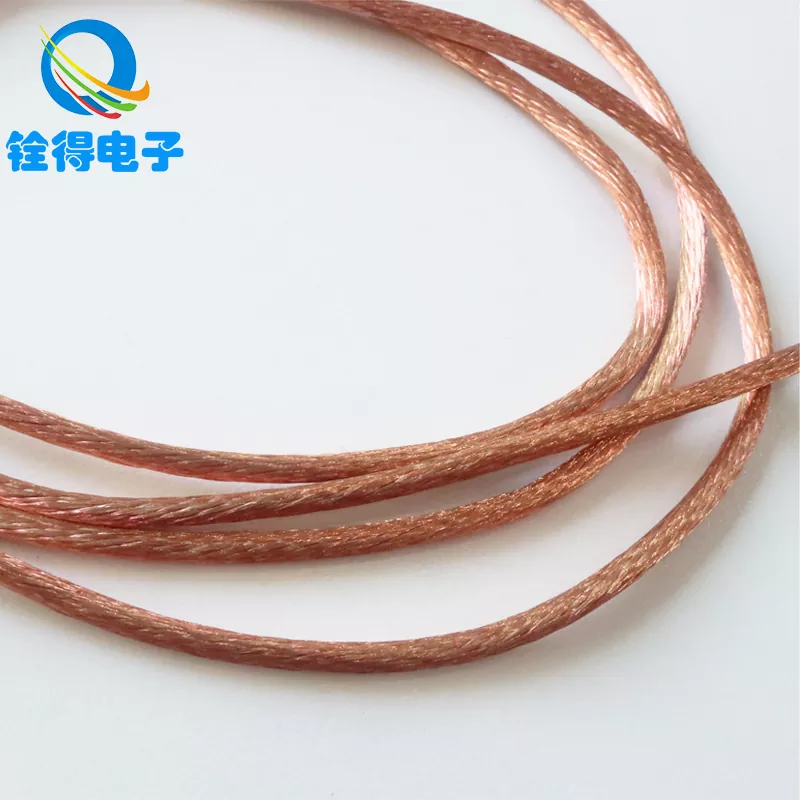

تانبے سے پھنسے ہوئے تارایک کنڈکٹر ہے جو متعدد چھوٹے تانبے کے تنتوں (اسٹینڈز) کو ایک مخصوص کراس سیکشنل ایریا کے ایک ہی کنڈکٹر میں مروڑ کر بنایا گیا ہے۔ دھات کے ایک سخت ٹکڑے کے بجائے ، آپ کو ایک بنڈل ملتا ہے جو بہت سے تاروں میں مکینیکل تناؤ کا اشتراک کرتا ہے۔ اس ڈیزائن کی اہمیت ہے کیونکہ زیادہ تر حقیقی تنصیبات میں تحریک شامل ہوتی ہے۔

"پھنسے ہوئے" حصہ صرف ایک راحت کی خصوصیت نہیں ہے۔ یہ ایک قابل اعتماد خصوصیت ہے۔ زیادہ اسٹرینڈز (اور چھوٹے انفرادی اسٹرینڈ قطر) کا مطلب عام طور پر بہتر لچکدار ہوتا ہے ، جس کا مطلب عام طور پر تناؤ کے مقامات پر کم تھکاوٹ ہوتی ہے۔ کیچ یہ ہے کہ لچک کو مناسب طریقے سے ختم کرنے کے طریقوں کے ساتھ مماثل ہونا چاہئے ، بصورت دیگر آپ اس جگہ پر فائدہ اٹھا سکتے ہیں جہاں آپ کو اس کی سب سے زیادہ ضرورت ہے۔

جب پھنسے ہوئے دھڑکتے ہیں

اگر آپ کی تنصیب مکمل طور پر مستحکم ہے تو ، فراخ موڑ کے رداس اور کم سے کم کمپن کے ساتھ ، ٹھوس کنڈکٹر بالکل قابل قبول ہوسکتے ہیں۔ لیکن پھنسے ہوئے کنڈکٹر اکثر ان میں سے کسی بھی صورتحال میں جیت جاتے ہیں:

• کمپن:موٹرز ، کمپریسرز ، پمپ ، شائقین ، کنویرز ، اور موبائل آلات۔
• بار بار حرکت:دروازے کے لوپس ، روبوٹک بازو ، ڈریگ چینز ، ہینڈ ہیلڈ ٹولز ، پورٹیبل جنریٹر۔
• پیچیدہ روٹنگ:تنگ پینل ، متعدد سمت میں تبدیلیوں کے ساتھ کیبل ٹرے ، کمپیکٹ ڈیوائسز۔
• اعلی کثافت کا استعمال:جہاں انسٹالرز کو رفتار اور پیش قیاسی ہینڈلنگ کی ضرورت ہے۔
• بحالی کے چکر:کوئی بھی ماحول جہاں کیبلز خدمت کے دوران پریشان ہوجاتے ہیں۔

عملی طریقہ جس کا میں نے اسے فریم کیا ہے: اگر آپ تصور کرسکتے ہیں کہ کسی کیبل کو ٹکرایا ، کھینچا ، لچکدار ، یا تھوڑا سا بھی کمپن کیا جا رہا ہے۔تانبے سے پھنسے ہوئے تاراور پھر اصطلاحات کو صحیح طریقے سے بنائیں۔

اندازہ لگانے کے بغیر اس کی وضاحت کیسے کریں

خریداری کے بہت سے احکامات ناکام ہوجاتے ہیں کیونکہ وہ کارکردگی کو چلانے والے حصوں کی وضاحت کیے بغیر "تانبے میں پھنسے ہوئے" کی وضاحت کرتے ہیں۔ یہاں ایک صاف ستھرا چیک لسٹ ہے جسے آپ انجینئرنگ ، خریداری ، یا اپنی کیبل اسمبلی پارٹنر کے حوالے کرسکتے ہیں۔

• موصل کا سائز:AWG یا MM² ، موجودہ بوجھ ، قابل اجازت وولٹیج ڈراپ ، اور درجہ حرارت میں اضافے کے ذریعہ منتخب کیا گیا ہے۔
• اسٹرینڈنگ تعمیر:اسٹرینڈ کی گنتی اور انفرادی اسٹرینڈ قطر (لچک اس پر منحصر ہے)۔

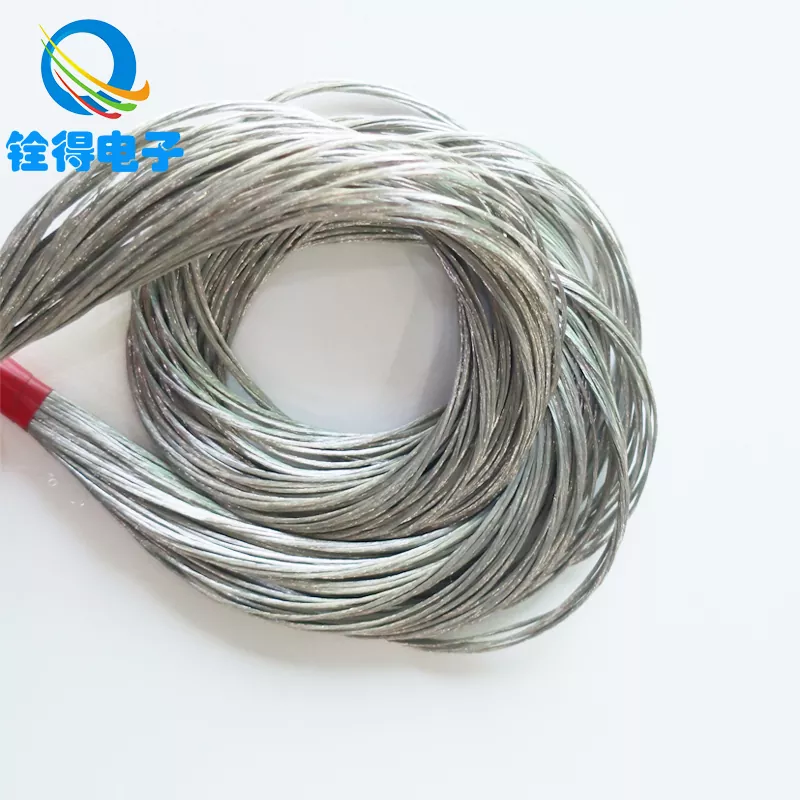

• سطح ختم:ننگے تانبے یا ٹنڈ تانبے (اکثر سنکنرن مزاحمت اور سولڈریبلٹی کے لئے منتخب کیا جاتا ہے)۔
• anneled حالت:نرم تانبے سے لچک میں بہتری آتی ہے۔ سخت تانبا اخترتی کے خلاف مزاحمت کرسکتا ہے لیکن کم لچکدار ہے۔
• آپریٹنگ ماحول:نمی ، نمک ، کیمیکل ، درجہ حرارت کی حد ، اور متوقع کمپن لیول۔
• خاتمہ کا طریقہ:کرمپ ، سولڈر ، فیرول ، لگ ، یا سکرو کلیمپ - ہر ایک اسٹینڈ اسٹائل کو ترجیح دیتا ہے۔
• تعمیل کی ضروریات:اگر آپ کی صنعت مخصوص معیارات کا مطالبہ کرتی ہے تو ، انہیں پی او میں ہجے کریں۔
• پیکیجنگ اور ہینڈلنگ:اسپل سائز ، کٹ لمبائی رواداری ، لیبلنگ ، اور بیچ ٹریس ایبلٹی۔

ایک اہم خریدار حقیقت: اگر آپ اسٹینڈنگ تعمیر کی وضاحت نہیں کرتے ہیں تو ، آپ کو ایک تار مل سکتا ہے جو تکنیکی طور پر سائز سے مماثل ہو لیکن تنصیب کے دوران بہت مختلف سلوک کرتا ہے۔

موازنہ ٹیبل

اس جدول کا استعمال موصل کے انتخاب کو فوری طور پر خطرے ، ماحول اور تنصیب کے طرز عمل کے ساتھ سیدھ میں لانے کے لئے کریں:

ختم اور تنصیب کے نکات

بہت ساری "تار کے معیار" کی شکایات دراصل بھیس میں ختم ہونے والے مسائل ہیں۔ پھنسے ہوئے کنڈکٹر ٹھوس کنڈکٹر کو بہتر بنا سکتے ہیں ، لیکن صرف اس صورت میں جب آپ اتارنے اور ختم ہونے کے دوران تاروں کی حفاظت کرتے ہیں۔

• صحیح سٹرپر استعمال کریں:نیکنگ اسٹرینڈز سے پرہیز کریں - نکس کمپن کے تحت کریک اسٹارٹر بن جاتے ہیں۔
• اسٹرینڈ سپلی کو روکیں:اگر آپ کسی سکرو کلیمپ میں اتر رہے ہیں تو ، فیرولس مستقل مزاجی کو ڈرامائی انداز میں بہتر بناسکتے ہیں۔
• درست طریقے سے رنگ:کنڈکٹر کے سائز اور اسٹینڈنگ قسم سے لگات لگائیں۔ اگر ممکن ہو تو کریمپ اونچائی/شکل کی تصدیق کریں۔
• موڑ کے رداس کا احترام کریں:ختم ختم ہونے کے قریب سخت موڑ بار بار تناؤ پیدا کرتے ہیں۔ نرم منتقلی کے ساتھ راستہ.
• کنٹرول گرمی:زیادہ گرمی سے موصلیت کی عمر بڑھنے میں تیزی آتی ہے اور رابطوں میں مزاحمت میں اضافہ ہوتا ہے۔
• لیبل اور ٹریس:خاص طور پر کنٹرول وائرنگ کے لئے - میس وائرس بجلی کے "شور" کے مسائل کی طرح نظر آسکتے ہیں۔

اگر آپ ہارنس بنا رہے ہیں تو ، غور کریں کہ تحریک کہاں ہوتی ہے اور اسی کے مطابق اسٹرینڈ کی تعمیر کا انتخاب کریں۔ نقطہ کی باتتانبے سے پھنسے ہوئے تارمیکانکی حقیقت سے بچنے کے لئے ہے ، نظریاتی ڈرائنگ نہیں۔

کوالٹی چیک خریداروں کو درخواست کرنی چاہئے

اگر آپ کو کبھی کوئی بیچ موصول ہوا ہے جو "ٹھیک لگتا ہے" لیکن اسمبلی کے دوران مختلف سلوک کرتا ہے تو ، آپ کو پہلے ہی معلوم ہوگا کہ مستقل مزاجی کیوں اہمیت رکھتی ہے۔ یہاں عملی چیک ہیں جن کی درخواست اور تصدیق کی جاسکتی ہے:

• کنڈکٹر قطر اور رواداری:تصدیق کرتا ہے کہ کنڈکٹر ٹرمینلز اور موصلیت کے نظام کے لئے سائز کی توقعات پر پورا اترتا ہے۔
• اسٹرینڈ گنتی اور اسٹینڈ قطر:آپ کی لچک اور خاتمے کی کارکردگی کے مفروضوں کی حفاظت کرتا ہے۔
• سطح کی حالت:صاف ، یکساں سطح رابطے کی مزاحمت کو کم کرتی ہے اور سولڈرنگ کی وشوسنییتا کو بہتر بناتی ہے۔
• تسلسل اور مزاحمت کے نمونے لینے:کیچز عمل سے جلد بہاؤ۔
• بیچ ٹریسیبلٹی:اگر کوئی مسئلہ مہینوں بعد ظاہر ہوتا ہے تو آپ کو احتساب فراہم کرتا ہے۔

بہت سے خریداروں کے لئے ، مقصد زیادہ سے زیادہ ٹیسٹ نہیں کرنا ہے-اس کا کام دوبارہ کام کرنا ہے۔ تھوڑی سی توثیق پرتانبے سے پھنسے ہوئے تاربعد میں دشواریوں کا سراغ لگانے کے دن بچا سکتے ہیں۔

عام درخواستیں

ایپلی کیشنز کی حد وسیع ہے ، لیکن انتخاب کی منطق عام طور پر ایک جیسی ہوتی ہے: موجودہ ضروریات اور مکینیکل تناؤ سے مماثل۔ عام استعمال کے معاملات میں شامل ہیں:

• بجلی کی تقسیم:سوئچ گیئر ، پینل ، بس لنکس (مناسب لگٹس کے ساتھ) ، انورٹرز ، یو پی ایس سسٹم۔
• موٹرز اور ٹرانسفارمر:ونڈنگ اور لیڈ جہاں کمپن اور حرارت حقیقی عوامل ہیں۔
• کنٹرول اور سگنل وائرنگ:آٹومیشن کیبنٹ ، پی ایل سی وائرنگ ، سینسر (خاص طور پر جہاں روٹنگ تنگ ہے)۔
• استعمال اور کیبل اسمبلیاں:آلات ، طبی سامان ، لائٹنگ ، اور صارفین کے الیکٹرانکس۔
• بیرونی یا مرطوب ماحول:وہ سامان جو ٹن والے کنڈکٹروں اور مستحکم ختم ہونے سے فائدہ اٹھاتے ہیں۔

مستقل سپلائر کا انتخاب کرنا

چشمی سے پرے ، سب سے بڑا پوشیدہ خطرہ سپلائر کی تضاد ہے: ایک تار جو کاغذ پر سائز سے پورا ہوتا ہے لیکن بیچ سے بیچ تک پھنس جانے ، سطح یا اینیلنگ میں مختلف ہوتا ہے خاموشی سے اسمبلی کی پیداوار کو سبوتاژ کرسکتا ہے۔ اگر آپ کسی فروش کے لئے کوالیفائی کر رہے ہیںتانبے سے پھنسے ہوئے تار، مستحکم مینوفیکچرنگ کنٹرولز ، واضح بیچ ریکارڈز ، اور قابل تکرار معائنہ کے معمولات کے ثبوت طلب کریں۔

ڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈ عملی مینوفیکچرنگ کی ضروریات کے لئے تیار کردہ تانبے میں پھنسے ہوئے کنڈکٹرز - مستحکم اسٹینڈنگ تعمیرات ، کنٹرول شدہ ختم ، اور دستاویزات جو خریداروں کو دوبارہ کام کو کم کرنے اور منظوریوں کو تیز کرنے میں مدد دیتی ہیں۔ جب آپ طویل مدتی پیداوار کے لئے سورسنگ کر رہے ہیں تو ، اس طرح کی مستقل مزاجی کی قیمت اتنی ہی اہم ہے۔

• نمونہ کی منظوری کی درخواست:اپنے عمل میں اتارنے/ختم ہونے والے سلوک کی تصدیق کریں۔
• تعمیر کو لاک کریں:اسٹرینڈ کی گنتی/قطر کی وضاحت کریں لہذا تبدیلیوں سے کارکردگی کو تبدیل نہ کریں۔
• پیکیجنگ کی تصدیق کریں:مناسب اسپلنگ سے کنکس اور تنصیب کو نقصان پہنچتا ہے۔
• سراغ لگانے پر متفق:اس بات کو یقینی بنائیں کہ بیچ کی شناخت معنی خیز اور برقرار ہے۔

سوالات

س:ہےتانبے سے پھنسے ہوئے تارٹھوس تانبے سے ہمیشہ بہتر؟
a:ہمیشہ نہیں۔ اگر وائرنگ مکمل طور پر مستحکم ہے اور آپ کچھ تنصیبات کے ل maximum زیادہ سے زیادہ سختی چاہتے ہیں تو ، ٹھوس اچھی طرح سے کام کرسکتا ہے۔ پھنسے ہوئے عام طور پر اس وقت منتخب کیا جاتا ہے جب لچک ، کمپن مزاحمت ، یا آسان روٹنگ کے معاملات۔

س:کیا اعلی تناؤ کی گنتی کا مطلب خود بخود اعلی معیار کا ہے؟
a:اس کا مطلب عام طور پر زیادہ لچکدار ہوتا ہے ، جو ایپلی کیشنز کو منتقل کرنے یا کمپن کرنے میں تھکاوٹ کی زندگی کو بہتر بنا سکتا ہے۔ لیکن اس کو اسٹینڈ سپلیئر اور متضاد رابطے سے بچنے کے ل forrect درست خاتمہ کے طریقوں (اکثر فیرولس یا مناسب کرمپ لگٹس) کے ساتھ جوڑا بنانا ضروری ہے۔

س:مجھے ننگے تانبے کے بجائے ٹنڈ تانبے کا انتخاب کب کرنا چاہئے؟
a:جب سنکنرن کا خطرہ زیادہ ہوتا ہے (نمی ، سمندری ہوا ، کیمیائی نمائش) یا جب استحکام استحکام ضروری ہوتا ہے تو ٹن تانبے کا انتخاب کریں۔ ننگے تانبے کو اکثر کنٹرول انڈور ماحول میں ترجیح دی جاتی ہے جہاں لاگت اور زیادہ سے زیادہ چالکتا ترجیحات ہوتی ہیں۔

س:اگر تار کا سائز درست معلوم ہوتا ہے تو زیادہ گرمی کی وجہ کیا ہے؟
a:سب سے عام مجرم ختم ہونے کے مسائل (ڈھیلے پیچ ، ناقص کرمپ ، اسٹرینڈ کو نقصان پہنچاتے ہیں) اور روٹنگ کے مسائل (بنڈل کیبلز گرمی کو پھنسانے والے) ہیں۔ تار کا سائز مدد کرتا ہے ، لیکن رابطوں اور تنصیب کے طریق کار اکثر حقیقی دنیا کے درجہ حرارت میں اضافے کا تعین کرتے ہیں۔

س:"غلط" پھنسے ہوئے تار کو حاصل کرنے سے بچنے کے لئے مجھے خریداری کے آرڈر کو کیا رکھنا چاہئے؟
a:کنڈکٹر کا سائز (AWG یا MM²) ، اسٹینڈنگ تعمیر (اسٹینڈ گنتی اور اسٹینڈ قطر) ، سطح ختم (ننگے یا ٹنڈ) ، اور کسی بھی ماحول یا خاتمے کی رکاوٹوں کی وضاحت کریں۔ اگر آپ صرف "تانبے میں پھنسے ہوئے" لکھتے ہیں تو ، آپ کو مختلف حالتوں کا خطرہ ہوتا ہے جو اسمبلی کے طرز عمل کو تبدیل کرتا ہے۔

نتیجہ

قابل اعتماد بجلی کے نظام اسپریڈشیٹ میں ناکام نہیں ہوتے ہیں - وہ تناؤ کے مقامات پر ناکام ہوجاتے ہیں: سخت موڑ ، ہلنے والے پینل ، نم دیواروں اور جلدی ختم ہونے والی ختمیاں۔تانبے سے پھنسے ہوئے تارمقبول ہے کیونکہ یہ ان تناؤ کے نکات کے لئے ڈیزائن کیا گیا ہے ، جس میں میکانکی لچک کے ساتھ مضبوط چالکتا کو جوڑ دیا گیا ہے۔ اگر آپ اسٹینڈنگ تعمیر کی وضاحت کرتے ہیں تو ، ماحول کے لئے صحیح سطح کی تکمیل کا انتخاب کریں ، اور اسے صحیح طریقے سے ختم کریں ، آپ ڈرامائی انداز میں ری ورک اور ٹائم ٹائم کو کم کرتے ہیں۔

اگر آپ اختیارات کا جائزہ لے رہے ہیں یا آپ کی درخواست سے پھنسے ہوئے تعمیر سے ملنے میں مدد چاہتے ہیں تو ، پہنچیںڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈاور اپنی موجودہ ، وولٹیج ، روٹنگ کی رکاوٹوں اور ماحولیات کی تفصیلات شیئر کریں۔ہم سے رابطہ کریںاپنے اگلے پروجیکٹ کے لئے نمونے یا کسی موزوں سفارش کی درخواست کرنا۔
