کاپر کی چوٹی کس طرح گراؤنڈنگ اور EMI کنٹرول کو بہتر بنا سکتی ہے؟

خلاصہ

کاپر چوٹیان "چھوٹے حصوں" میں سے ایک ہے جو خاموشی سے یہ فیصلہ کرتا ہے کہ آیا کوئی نظام پتھر سے ٹھوس محسوس ہوتا ہے یا شور ، حرارت اور وقفے وقفے سے غلطیوں کا ایک معمہ خانہ بن جاتا ہے۔ اگر آپ نے کبھی کسی زمینی پٹا سے نمٹا ہے جو گرم چلتا ہے ، ایک ایسی کابینہ جو مداخلت کے ساتھ ہم آہنگ ہوتی ہے ، یا ایک لچکدار کنکشن جو بدترین ممکنہ وقت پر کریکنگ کرتا رہتا ہے ، یہ گائیڈ آپ کے لئے ہے۔ ہم کوپر بریڈ اصل میں کیا کرتے ہیں ، کیوں حقیقی تنصیبات میں ناکام ہوجاتے ہیں ، اور اسے منتخب کرنے ، ختم کرنے اور اسے برقرار رکھنے کا طریقہ گراؤنڈنگ اور شیلڈنگ طویل سفر کے لئے مستحکم رہیں۔

مشمولات کی جدول

• خاکہ
• حقیقی دنیا کے درد کی نشاندہی کرتے ہوئے تانبے کی چوٹی حل کرتی ہے
• تانبے کی چوٹی کیا ہے (اور جو نہیں ہے)
• اندازہ لگائے بغیر تانبے کی چوٹی کا انتخاب کیسے کریں
• فوری سلیکشن ٹیبل
• ختم اور تنصیب جو ناکام نہیں ہوگی
• عملی چیک اور توثیق
• عام غلطیاں اور آسان اصلاحات
• عام استعمال کے معاملات اور صحیح چوٹی سے مماثل
• سوالات
• اگلا مرحلہ

خاکہ

1. درد کے نقطہ کی نشاندہی کریں: حرارت ، کمپن تھکاوٹ ، شور ، سنکنرن ، یا خلائی رکاوٹیں
2. ملازمت کی قسم کی تصدیق کریں: گراؤنڈنگ پٹا ، بانڈنگ ، شیلڈنگ آستین ، یا لچکدار کنیکٹر
3. چوٹی کی قسم منتخب کریں: فلیٹ بمقابلہ نلی نما ، ننگے بمقابلہ ٹنڈ ، ٹھیک بمقابلہ موٹے موٹے اسٹینڈز
4. اس کا مقصد مقصد کے ساتھ: کراس سیکشنل ایریا ، لمبائی ، اور قابل درجہ درجہ حرارت میں اضافہ
5. صحیح طریقے سے ختم کریں: کرمپ ، ویلڈ/بریز ، یا سولڈر (صرف جہاں مناسب ہو)
6. فیلڈ میں تصدیق کریں: بوجھ کے تحت مزاحمت ، درجہ حرارت ، اور "وِگل ٹیسٹ"

حقیقی دنیا کے درد کی نشاندہی کرتے ہوئے تانبے کی چوٹی حل کرتی ہے

لوگ شاذ و نادر ہی تانبے کی چوٹی کو "چاہتے ہیں"۔ وہ جو چاہتے ہیں وہ ہے ہونا بند کرنا ہے۔ یہاں اوپر والے درد پوائنٹس ہیں تانبے کی چوٹی کو حل کرنے کے لئے بنایا گیا ہے:

• وقفے وقفے سے گراؤنڈنگکمپن ، دروازے کی نقل و حرکت ، یا تھرمل توسیع کی وجہ سے
• EMI مسائلغیر مستحکم سگنلز ، شور سینسر ، یا تعمیل سر درد کی طرح
• گرم مقاماتلچکدار جمپروں پر جہاں ایک ٹھوس کیبل بار بار حرکت سے بچ نہیں سکتا ہے
• سنکنرنبے نقاب بانڈنگ پوائنٹس پر ، خاص طور پر مرطوب یا نمکین ماحول میں
• جگہ کی حدودجہاں ایک گول کیبل بہت سخت یا بہت بڑا ہے جو محفوظ طریقے سے راستے میں ہے

کلیدی فائدہ لچک ہے۔ تانبے کی چوٹی بہت سے عمدہ تناؤ میں موڑنے والے تناؤ کو پھیلاتی ہے ، جو اس سے سخت کنڈکٹر سے بہتر حرکت کو برداشت کرنے میں مدد دیتی ہے۔ جب یہ صحیح طریقے سے انسٹال ہوتا ہے تو یہ بانڈنگ اور شیلڈنگ ایپلی کیشنز کے لئے ایک وسیع رابطہ علاقہ بھی فراہم کرسکتا ہے۔

تانبے کی چوٹی کیا ہے (اور جو نہیں ہے)

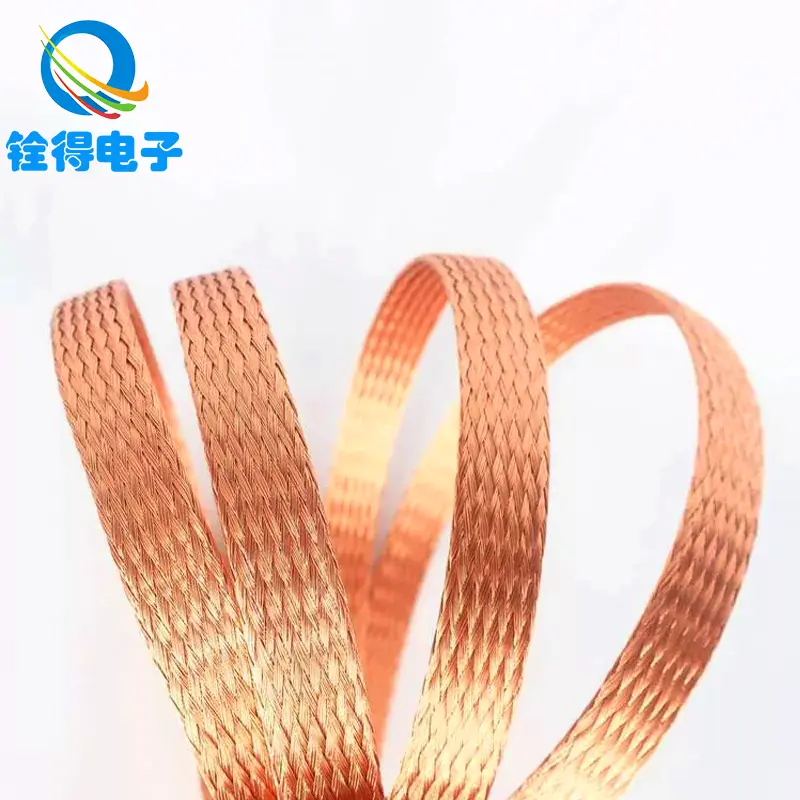

کاپر بریڈ ایک بنے ہوئے کنڈکٹر ہے جو تانبے کے بہت سے حصوں سے بنی ہے۔ یہ بطور بطور تیار کیا جاسکتا ہےفلیٹ چوٹی(گراؤنڈنگ پٹے کے لئے عام) یا aنلی نما چوٹی(اکثر کیبلز پر بچت والی آستین کے طور پر استعمال کیا جاتا ہے)۔

اس میں کیا بہت اچھا ہے:

• لچکدار بانڈنگحرکت پذیر حصوں (دروازے ، ڑککن ، موٹر فریم ، ہٹنے والے پینل) کے درمیان
• کم امپیڈینس راہیںاعلی تعدد پر جب جیومیٹری اور ٹرمینیشن کو بہتر بنایا جاتا ہے
• مکینیکل استحکامبار بار فلیکس میں ایک ہی ٹھوس کنڈکٹر کے ساتھ موازنہ کریں

یہ کیا نہیں ہے:

• ناقص گراؤنڈنگ لے آؤٹ کے لئے جادوئی طے کریں (لمبے لمبے اور میلا بانڈ اب بھی پریشانی کا باعث ہیں)
• صحیح کنڈکٹر کے سائز کا متبادل (بہت چھوٹا اب بھی گرم ہوجائے گا)
• خراب خاتمے سے محفوظ

عملی سورسنگ میں ، آپ اکثر دیکھیں گےننگے تانبےاورٹنڈ تانبا. جب آکسیکرن مزاحمت ہوتی ہے تو ٹنڈ تانبا مشہور ہوتا ہے اور آسان سولڈریبلٹی ترجیحات ہیں۔ ننگے تانبے کنٹرول ، خشک اندرونی افراد کے لئے ایک مضبوط انتخاب ہوسکتے ہیں جہاں زیادہ سے زیادہ چالکتا اور لاگت کی کارکردگی کا معاملہ ہوتا ہے۔

بہت سے انجینئر اور خریدار مینوفیکچررز جیسے کام کرتے ہیںڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈ۔ جب انہیں تانبے کی چوٹی کے اختیارات کی ضرورت ہو مختلف تنصیبات کے حقائق کے ل Ground گراؤنڈنگ پٹے ، آستینوں کو بچانے ، یا کسٹم لچکدار کنیکٹر۔

اندازہ لگائے بغیر تانبے کی چوٹی کا انتخاب کیسے کریں

جب آپ "چوٹی = چوٹی" میں سوچنا چھوڑ دیتے ہیں تو تانبے کی چوٹی کا انتخاب سب سے آسان ہوتا ہے اور اس کے بجائے اس کام کی بنیاد پر فیصلہ کریں کہ اسے زندہ رہنا چاہئے۔ اس چیک لسٹ کا استعمال کریں:

• 1) موجودہ اور درجہ حرارت میں اضافہ:اگر چوٹی موجودہ (صرف بانڈنگ نہیں) لے جارہی ہے تو ، اس کا سائز بنائیں تاکہ یہ گرم نہیں چل پائے گا۔ حرارت عام طور پر پہلے ختم ہونے پر ، پھر چوٹی کے ساتھ ظاہر ہوتی ہے۔ جب شک ہو تو ، ایک بڑے کراس سیکشن یا متوازی ایک سے زیادہ چوٹیوں کا انتخاب کریں۔
• 2) فلیکس لائف اینڈ موشن پیٹرن:ایک پٹا جو دن میں 10 بار موڑتا ہے اس سے مختلف ہوتا ہے جو مسلسل کمپن ہوتا ہے۔ بار بار لچکنے کے ل fin ، بہتر تاروں اور مناسب سلیک کو ترجیح دیں۔ تیز موڑ اور "قبضہ پوائنٹس" سے پرہیز کریں۔
• 3) ماحول:نمی ، نمک دھند ، کیمیائی بخارات ، اور بیرونی نمائش آپ کو ٹن والے تانبے اور محفوظ بانڈنگ سطحوں کی طرف دھکیلتی ہے۔ اگر مختلف دھاتیں شامل ہیں (مثال کے طور پر ، ایلومینیم کے ساتھ تانبے کی چوٹی کا پابند ہے) ، مناسب ہارڈ ویئر اور سطح کی تیاری کے ساتھ سنکنرن کنٹرول کے لئے منصوبہ بنائیں۔
• 4) جیومیٹری اور لمبائی:کم عموما کارکردگی کے لئے بہتر ہوتا ہے۔ اب بھی نقل و حرکت کی اجازت دیتے ہوئے چوٹی کو جتنا ممکن ہو سکے رکھیں۔ وسیع ، فلیٹ چوٹیوں سے بانڈنگ ایریا کو بہتر بنایا جاسکتا ہے اور لمبی ، پتلی سیسہ کے مقابلے میں دلکش اثرات کو کم کیا جاسکتا ہے۔
• 5) خاتمہ کا طریقہ:جلد فیصلہ کریں: کرمپ ، ویلڈ/بریز ، یا سولڈر۔ اس سے طے ہوتا ہے کہ کس چوٹی کی تعمیر اور چڑھانا معنی رکھتا ہے۔ (اور ہاں ، زیادہ تر لوگ اعتراف کرنا چاہتے ہیں اس سے زیادہ اہمیت کا حامل ہے۔)

فوری سلیکشن ٹیبل

ختم اور تنصیب جو ناکام نہیں ہوگی

اگر تانبے کی چوٹی "پراسرار طور پر" ناکام ہوجاتی ہے تو ، عام طور پر اس کی وجہ یہ ہوتی ہے کہ خاتمے کے بعد کی سوچ کی طرح سلوک کیا جاتا تھا۔ یہاں کنکشن کو آخری بنانے کا طریقہ ہے:

• سطح کی تیاری:صاف ، روشن دھات سے رابطے کی سطحوں کو "سخت سخت کرنا" کو شکست دی۔ پینٹ/آکسائڈ کو ہٹا دیں جہاں بانڈنگ کی ضرورت ہے ، اور ضرورت کے مطابق مشترکہ کو بعد میں حفاظت کریں۔
• کریمپنگ ٹھیک ہے:چوٹی کی موٹائی اور چوڑائی کے لئے صحیح لگ اور ڈائی پروفائل کا استعمال کریں۔ ایک خراب کرمپ اعلی مزاحمت اور حرارت پیدا کرتا ہے۔ ایک اچھا کرمپ میکانکی طور پر مستحکم ہوجاتا ہے اور بجلی سے مستقل.
• ویلڈ / بریز کے اختیارات:درخواستوں کا مطالبہ کرنے کے لئے (اعلی موجودہ یا سخت کمپن) ، ویلڈیڈ یا بریزڈ ٹرمینیشن کریپ اور تھرمل تھکاوٹ کو کم سے کم کرکے سولڈرنگ کو بہتر بناسکتی ہے۔ یہ آپ کے اسمبلی کے عمل اور مواد پر منحصر ہے۔
• احتیاط کے ساتھ سولڈرنگ:سولڈر چوٹی کو تیز کر سکتا ہے اور لچکدار پٹا کو سخت "تناؤ رائزر" میں تبدیل کرسکتا ہے جو سولڈرڈ زون کے کنارے پر ٹکرا جاتا ہے۔ اگر سولڈرنگ کی ضرورت ہو تو ، ویکنگ کو کنٹرول کرتے رہیں اور تناؤ سے نجات فراہم کریں۔
• تناؤ سے نجات اور روٹنگ:چوٹی کو ایک نرم وکر دیں۔ تیز فولڈس سے پرہیز کریں۔ چوٹیوں کو کناروں پر رگڑنے سے روکیں۔ اگر چوٹی حرکت کرتی ہے تو ، اسے آسانی سے حرکت میں لانا چاہئے - کھرچنی ، کنک یا کوڑا نہیں۔

ایک سادہ سا قاعدہ: چوٹی لچکدار عنصر ہونا چاہئے ، ختم ہونے کا نقطہ نہیں۔ اگر آپ کا مشترکہ قبضہ بن جاتا ہے تو ، آپ کو تھکاوٹ کی دراڑیں اور مزاحمت کی نمو مل جائے گی۔

عملی چیک اور توثیق

آپ کو اس بات کی تصدیق کے ل a لیب کی ضرورت نہیں ہے کہ آیا کاپر بریڈ اپنا کام کر رہا ہے۔ یہ عملی چیک زیادہ تر مسائل کو جلدی سے پکڑتے ہیں:

• مزاحمتی چیک (بیس لائن):تنصیب کے بعد مشترکہ سے مشترکہ مزاحمت کی پیمائش کریں ، پھر کمپن یا تھرمل سائیکلنگ کے بعد دوبارہ چیک کریں۔
• درجہ حرارت کی جانچ (بوجھ کے تحت):اگر چوٹی موجودہ ہے تو ، سسٹم کو چلائیں اور لگات اور رابطے کے چہروں پر گرم مقامات تلاش کریں۔
• بصری معائنہ:سیاہ ، سبز رنگ کے آکسیکرن ، ٹوٹے ہوئے تاروں ، یا ڈھیلے ہوئے ہارڈ ویئر کی تلاش کریں۔
• وِگل ٹیسٹ:پاور آف اور محفوظ طریقہ کار کے بعد ، اسمبلی کو آہستہ سے لچکدار کریں اور دیکھیں کہ کیا مشترکہ میکانکی طور پر مستحکم محسوس ہوتا ہے۔

اگر وقت کے ساتھ مزاحمت اوپر کی طرف بڑھ جاتی ہے تو ، اسے ابتدائی انتباہ کے طور پر سلوک کریں۔ چوٹی شاذ و نادر ہی "اچانک ناکام ہوجاتی ہے" - جب تک کہ نظام ناقابل اعتبار نہ ہوجائے تب تک اس میں کمی واقع ہوتی ہے۔

عام غلطیاں اور آسان اصلاحات

• غلطی:ایک ایسی چوٹی کا استعمال کرنا جو بہت تنگ ہے کیونکہ یہ "فٹ بیٹھتا ہے۔"
  درست کریں:موجودہ اور ڈیوٹی سائیکل کے لئے سائز. اگر جگہ تنگ ہے تو ، متوازی یا مختلف جیومیٹری میں ایک سے زیادہ چوٹیوں پر غور کریں۔
• غلطی:زیادہ سولڈرنگ اور چوٹی کو سخت بار میں تبدیل کرنا۔
  درست کریں:کرمپ یا کنٹرول ختم ہونے کے طریقوں کو ترجیح دیں اور تناؤ سے نجات حاصل کریں۔
• غلطی:پینٹ ، آکسائڈ ، یا آلودہ سطحوں پر بانڈنگ۔
  درست کریں:سطح کو صحیح طریقے سے تیار کریں اور ضرورت پڑنے پر اسمبلی کے بعد اس کی حفاظت کریں۔
• غلطی:لمبی ، لوپنگ چوٹی چلتی ہے جو اینٹینا کی طرح کام کرتی ہے۔
  درست کریں:اسے مختصر ، براہ راست اور میکانکی مدد سے رکھیں۔
• غلطی:مختلف دھات کے جوڑوں میں سنکنرن کو نظرانداز کرنا۔
  درست کریں:ماحول کے مطابق مناسب ہارڈ ویئر ، ملعمع کاری ، اور مشترکہ تحفظ کا استعمال کریں۔

عام استعمال کے معاملات اور صحیح چوٹی سے مماثل

کاپر کی چوٹی بہت ساری صنعتوں میں ظاہر ہوتی ہے کیونکہ یہ برقی اور مکینیکل ضروریات کا ایک مخصوص امتزاج حل کرتی ہے۔ یہاں استعمال کے عام معاملات ہیں اور کیا ترجیح دی جائے:

• کنٹرول کابینہ اور دیواریں:دروازوں اور ہٹنے والے پینلز کے لئے قابل اعتماد بانڈنگ کو ترجیح دیں۔ مضبوط لگنوں کے ساتھ فلیٹ کاپر چوٹی کے پٹے عام ہیں۔
• آٹومیشن اور روبوٹکس:فلیکس زندگی اور تناؤ سے نجات کو ترجیح دیں۔ موشن سائیکل زیادہ تر لوگوں کی توقع سے کہیں زیادہ ناقص روٹنگ کی سزا دیتے ہیں۔
• پاور الیکٹرانکس (inverters ، ڈرائیوز ، UPS):موجودہ صلاحیت اور تھرمل استحکام کو ترجیح دیں۔ اصلی آپریٹنگ بوجھ کے تحت درجہ حرارت کی تصدیق کریں۔
• کیبل شیلڈنگ آستین:مستقل کوریج اور مناسب خاتمہ کی تکنیک کو ترجیح دیں۔ ناقص اختتام کنکشن والی ایک عمدہ آستین مستقل نتائج نہیں دیتی ہے۔
• ٹیلی کام اور اوزار:کم شور والے بانڈنگ اور مستحکم رابطوں کو ترجیح دیں جو وقت کے ساتھ ساتھ نہیں بہتے ہیں۔

جب آپ تانبے کی چوٹی کا ذریعہ بناتے ہیں تو ، سب سے زیادہ مددگار سپلائرز ماحولیات ، تحریک ، موجودہ ، اور ختم ہونے کے طریقہ کار کے بارے میں پوچھیں گے - کیوں کہ وہ تفصیلات اس بات کا تعین کرتی ہیں کہ آیا چوٹی برتاؤ کرے گی یا نہیں۔ ایک طویل مدتی حل یا بار بار چلنے والی بحالی کی چیز کی طرح۔

سوالات

1) کیا ننگے تانبے سے ہمیشہ ٹن کیپر کی چوٹی ہمیشہ بہتر ہے؟

ہمیشہ نہیں۔ سنکنرن مزاحمت کے ل Tin ٹن والے تانبے کی چوٹی بہترین ہے اور کچھ اسمبلی طریقوں میں کام کرنا آسان ہوسکتا ہے۔ ننگا تانبا صاف ، خشک ماحول میں مثالی ہوسکتا ہے جہاں آکسیکرن کا خطرہ کم ہے اور زیادہ سے زیادہ چالکتا ترجیح ہے۔

2) میرے تانبے کی چوٹی سروں پر گرم کیوں ہوتی ہے؟

گرم سروں کو عام طور پر ختم ہونے پر اعلی مزاحمت کی طرف اشارہ کیا جاتا ہے: ناقص کرمپنگ ، آلودہ سطحیں ، ڈھیلا ہارڈ ویئر ، یا ایسا مشترکہ جو موجودہ کے لئے بہت چھوٹا ہے۔ چوٹی کو مورد الزام ٹھہرانے سے پہلے پہلے خاتمے کو ٹھیک کریں۔

3) کیا تانبے کی چوٹی ایک معیاری زمینی تار کی جگہ لے سکتی ہے؟

جب آپ کو لچک ، وسیع بانڈنگ ایریا ، یا ایک مضبوط پٹا کی ضرورت ہوتی ہے جو نقل و حرکت سے بچ جاتا ہے تو کاپر کی چوٹی بہترین ہوتی ہے۔ جامد ، محفوظ رنز کے ل a ، ایک معیاری کنڈکٹر آسان ہوسکتا ہے۔ بہت سے سسٹم دونوں کا استعمال کرتے ہیں۔

4) گراؤنڈنگ چوٹی کتنی مختصر ہونی چاہئے؟

جب بھی نقل و حرکت اور محفوظ روٹنگ کی اجازت دیتے ہوئے عملی طور پر مختصر۔ اضافی لمبائی ناپسندیدہ لوپ ایریا اور مکینیکل فلاپی پن کو شامل کرسکتی ہے۔ ایک نرم وکر ایک لمبی لوپ سے بہتر ہے۔

5) تانبے کی چوٹی کے ساتھ تنصیب کی سب سے بڑی غلطی کیا ہے؟

اس کا علاج "صرف تانبے کا ایک ٹکڑا" کی طرح کرنا اور خاتمے کے معیار اور سطح کی پریپ کو نظرانداز کرنا۔ مشترکہ نظام ہے۔ اگر مشترکہ غیر مستحکم ہے تو ، کارکردگی ختم ہوجائے گی اور ناکامیوں کے بعد عمل ہوگا۔

6) میں حرکت پذیر پٹا میں تھکاوٹ کو کس طرح روک سکتا ہوں؟

سلیک فراہم کریں ، تیز موڑ سے بچیں ، ختم ہونے کو قبضہ بننے سے روکیں ، اور کناروں پر رگڑنے سے بچیں۔ اگر حرکت بار بار ہوتی ہے تو ، بار بار لچکنے کے لئے ایک تعمیر کا انتخاب کریں اور تناؤ سے نجات حاصل کریں۔

7) کیا تانبے کی چوٹی مداخلت کے معاملات میں مدد دے سکتی ہے؟

ہاں - جب بانڈنگ پٹا یا صحیح روٹنگ اور ختم ہونے والی شیلڈنگ آستین کے طور پر استعمال ہوتا ہے۔ اگر شور برقرار رہتا ہے تو ، مکمل گراؤنڈنگ ترتیب کا جائزہ لیں اور اس بات کو یقینی بنائیں کہ بانڈ مختصر ، صاف اور مستقل ہوں۔

اگلا مرحلہ

کاپر چوٹی اس وقت بہترین کام کرتی ہے جب اس کے ساتھ کسی ڈیزائن کردہ جزو کی طرح سلوک کیا جاتا ہے - ماحول کے لئے منتخب ، نوکری کے لئے سائز ، اور دیکھ بھال کے ساتھ اسے ختم کردیا جاتا ہے۔ ایسا کریں ، اور آپ کو مستحکم گراؤنڈنگ ، کم شور کی حیرت ، اور بہت کم "یہ دوبارہ کیوں ناکام ہو رہا ہے" کی بحالی کا سامنا کرنا پڑتا ہے۔

اگر آپ گراؤنڈنگ پٹے ، آستینوں کو بچانے ، یا کسٹم لچکدار کنیکٹر کے لئے تانبے کی چوٹی کا انتخاب کررہے ہیں اور اپنی اصل درخواست کی تفصیلات کی بنیاد پر ایک سفارش چاہتے ہیں ، ڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈ۔ تصریح کے ملاپ اور پیداوار کے اختیارات کی حمایت کر سکتے ہیں۔ہم سے رابطہ کریںاپنی ضروریات پر تبادلہ خیال کرنے اور ایسا حل حاصل کرنے کے لئے جو آپ کی تنصیب کے حالات کے مطابق ہو۔
