سولڈر ویک بریڈ وائر کلین ویرولڈرنگ کے لئے جانے والا ٹول کیوں ہے؟

خلاصہ

ڈیسولڈرنگ کو کنٹرول محسوس کرنا چاہئے ، اونچے داؤ کے جوا کی طرح نہیں جہاں پیڈ اٹھاتے ہیں ، چھلکے لگ جاتے ہیں اور ہر جگہ سولڈر اسپلٹر ہوتے ہیں۔ یہ گائیڈ ٹوٹ جاتا ہےسولڈر ویک چوٹی تارکام کرتے ہیں ، یہ حقیقی دنیا کے دوبارہ کام میں کیوں ناکام ہوتا ہے ، اور سب سے زیادہ عام کو کس طرح ٹھیک کرنا ہے تکرار کرنے والے عمل کے ساتھ درد کی نشاندہی۔ آپ کو عملی انتخاب کا چارٹ ، خرابیوں کا سراغ لگانے کی میز ، اور چیک لسٹ اسٹائل بھی ملے گا ورک فلو جو اجزاء اور پی سی بی کی حفاظت کے دوران آپ کو صاف ستھرا دور کرنے میں مدد کرتا ہے۔

مندرجات

• ایک نظر میں خاکہ
• سولڈر ویک چوٹی کے تار کو سمجھنا
• گاہک کے درد کے نکات اور کیوں ویرانی غلط ہوجاتی ہے
• نوکری کے لئے صحیح چوٹی کا انتخاب کرنا
• ایک صاف ستھرا ، تکرار کرنے والا ویران کام فلو
• چوڑائی ، حرارت اور استعمال کے معاملات کے لئے انتخاب کی جدول
• ضد سولڈر کے لئے خرابیوں کا سراغ لگانا ٹیبل
• ایس ایم ڈی ، کنیکٹرز ، اور ملٹی پرت بورڈ کے لئے جدید نکات
• نگہداشت ، اسٹوریج ، اور بعد کی صفائی
• سوالات
• اگلے اقدامات

ایک نظر میں خاکہ

• ویران کرنے والی چوٹی واقعی مشترکہ میں کیا کر رہی ہے (اور جو یہ نہیں کرسکتا)
• کیوں "عام" کام کے دوران پیڈ لفٹ اور نشانات کے چھلکے لگاتے ہیں
• اپنے جوڑوں سے ملنے کے لئے چوڑائی اور بہاؤ کے طرز عمل کو کیسے منتخب کریں
• ایک قدم بہ قدم طریقہ جو گرمی کے دباؤ کو کم کرتا ہے اور ویکنگ کی رفتار کو بہتر بناتا ہے
• انتخاب اور خرابیوں کا سراغ لگانے کے لئے میزیں
• سوالات جو خریداروں اور تکنیکی ماہرین کے سوالات کو حل کرتے ہیں وہ سب سے زیادہ پوچھتے ہیں

سولڈر ویک چوٹی کے تار کو سمجھنا

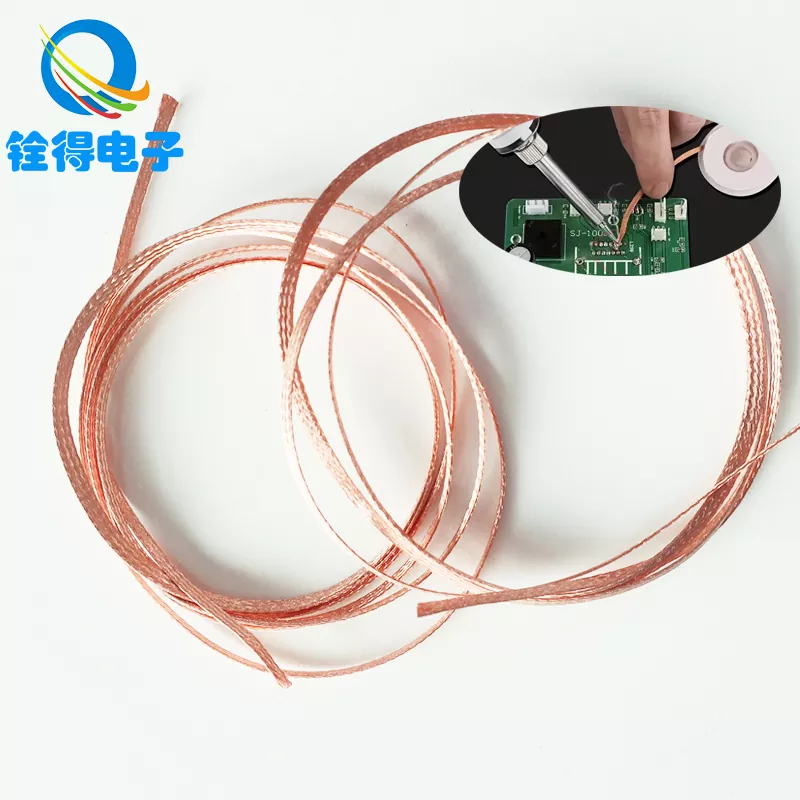

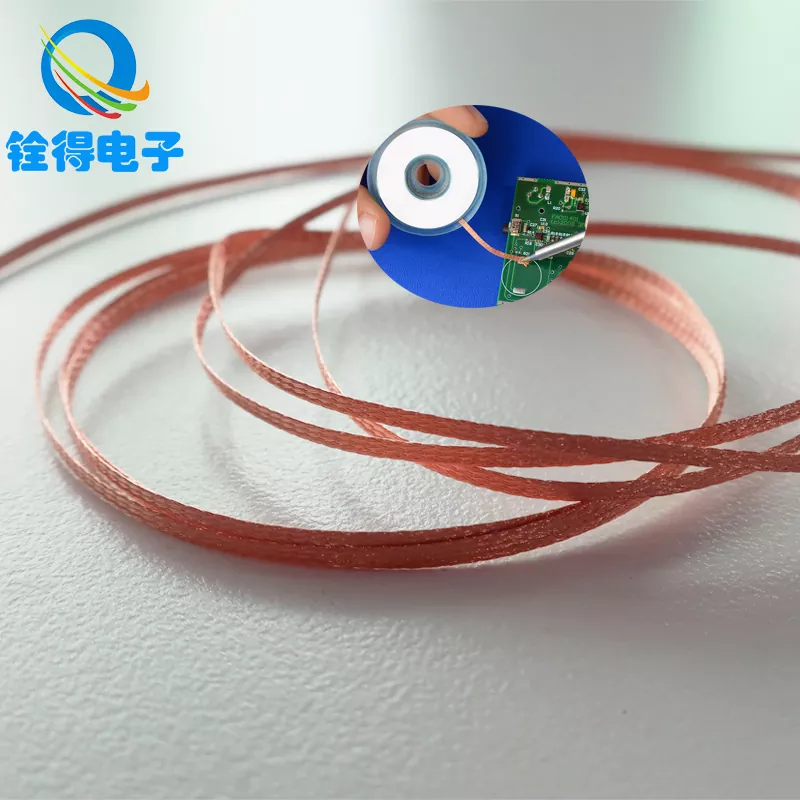

سولڈر ویک چوٹی تار(جسے ڈیسولڈرنگ بریڈ بھی کہا جاتا ہے) ایک بنے ہوئے تانبے کا ربن ہے جو پگھلا ہوا سولڈر کو مشترکہ سے دور کھینچنے کے لئے ڈیزائن کیا گیا ہے۔ یہ چوٹی چھوٹے چینلز کے نیٹ ورک کی طرح کام کرتی ہے: ایک بار جب سولڈر مائع ہوجاتا ہے تو ، کیشکا عمل اسے تانبے کے بنائی میں کھینچتا ہے۔ ایک اچھی چوٹی صرف "ٹچ سولڈر" نہیں کرتی ہے - یہ اسے جلدی سے جذب کرتی ہے ، پھر جب آپ بھاگتے ہیں تو صاف ستھرا رہائی جاتی ہے۔

زیادہ تر چوٹی تانبے پر مبنی ہوتی ہے کیونکہ تانبے گرمی کو موثر انداز میں منتقل کرتا ہے اور جب بہاؤ موجود ہوتا ہے تو آسانی سے ویٹس ہوتا ہے۔ بہاؤ یہاں پر پرسکون ہیرو ہے: یہ آکسائڈز کو ہٹاتا ہے ، سولڈر کے بہاؤ میں مدد کرتا ہے ، اور ڈرامائی انداز میں ویکنگ کی رفتار کو بہتر بناتا ہے۔ کافی بہاؤ کے بغیر ، یہاں تک کہ پریمیم چوٹی بھی "مردہ" محسوس کر سکتی ہے۔ آپ کو گرمی کا انعقاد کرنے پر مجبور کرنا آپ کو ہونا چاہئے - اور یہی وہ جگہ ہے جہاں بورڈ خراب ہوجاتے ہیں۔

• اس کے لئے کیا بہت اچھا ہے:پیڈ صاف کرنا ، پلوں کی صفائی کرنا ، اضافی سولڈر کو ہٹانا ، دوبارہ کام کرنے کی تیاری۔
• یہ کیا نہیں ہے:مناسب مشترکہ حرارتی نظام کا متبادل ، یا ناقص تھرمل رسائی والے سرد جوڑوں کے لئے جادو صاف کرنے والا۔

گاہک کے درد کے نکات اور کیوں ویرانی غلط ہوجاتی ہے

لوگ عام طور پر جب ویرانی کرتے ہیں تو اس کی چوٹی پر الزام لگاتے ہیں۔ میلہ لیکن اصل وجہ تقریبا ہمیشہ ایک مماثل ہوتی ہے چوٹی کی چوڑائی ، بہاؤ کی سرگرمی ، آئرن کا درجہ حرارت ، اور گرمی کو مشترکہ میں کیسے منتقل کیا جاتا ہے۔

درد نقطہ 1: پیڈ لفٹ یا نشانات کے چھلکے

یہ عام طور پر اس وقت ہوتا ہے جب گرمی کا اطلاق بہت لمبا ہوتا ہے ، یا جب چوٹی کو سخت دبایا جاتا ہے جیسے آپ سولڈر کو "صاف" کرنے کی کوشش کر رہے ہیں۔ اضافی دباؤ مکینیکل تناؤ کو بڑھاتا ہے جبکہ تانبے کے پیڈ کے نیچے چپکنے والی گرمی سے نرم ہوجاتی ہے۔ فکس متضاد ہے: استعمال کریںکمبہاؤ اور درست چوٹی کی چوڑائی کے ساتھ ویکنگ کی کارکردگی کو زبردستی اور بہتر بنائیں تاکہ وقت پر گرمی کے قطرے پڑیں۔

درد کا نقطہ 2: چوٹی ٹانکا لگانے سے جذب نہیں ہوتی ہے

عام وجوہات میں آکسائڈائزڈ چوٹی ، ناکافی بہاؤ ، بہت کم درجہ حرارت ، یا ایسا مشترکہ شامل ہے جو مکمل طور پر پگھلا ہوا نہیں ہے۔ اگر مشترکہ واقعی نہیں ہے مائع ، سولڈر باندھا میں نہیں بہے گا - یہ صرف وہاں بیٹھتا ہے ، آپ کا مذاق اڑاتا ہے۔

درد کا نقطہ 3: سولڈر پیڈ پر سونگھتا ہے یا دوبارہ حل کرتا ہے

یہ اکثر اس وقت ہوتا ہے جب چوٹی کو غلط وقت پر اٹھایا جاتا ہے یا چوٹی کو الگ کرنے سے پہلے لوہا کو ہٹا دیا جاتا ہے۔ سولڈر جم جاتا ہے اور پیڈ کی طرف بریڈ ، "گلوز" ، پیڈ لفٹ کو مدعو کرتے ہیں۔ وقت کے معاملات: مشترکہ سے الگ چوٹی کو الگ کریں جبکہ سولڈر اب بھی پگھلا ہوا ہے۔

درد نقطہ 4: گرمی سے متعلق حساس اجزاء پر دباؤ پڑتا ہے

کنیکٹرز ، پلاسٹک ہاؤسنگز ، اور قریبی آئی سی طویل گرمی سے محبت نہیں کرتے ہیں۔ اگر آپ کے طریقہ کار کو طویل رابطے کا وقت درکار ہوتا ہے تو ، آپ ہارڈ موڈ پر کھیل رہے ہیں۔ حل ایک تیز ، کنٹرول شدہ عمل ہے-اور بعض اوقات چوٹی کو دوسرے ٹولز (جیسے سولڈر سکشن یا کم پگھل مرکب دھات) کے ساتھ جوڑتا ہے مخصوص جوڑ

نوکری کے لئے صحیح چوٹی کا انتخاب کرنا

چوٹی خریدنے سے اندازہ لگانے کی طرح محسوس نہیں ہونا چاہئے۔ تین عملی عوامل سے شروع کریں: چوڑائی ، بہاؤ سلوک ، اور بنائی کی مستقل مزاجی۔ جب یہ آپ کے کام کے ساتھ سیدھ میں ہوجائیں ،سولڈر ویک چوٹی تاربورڈ پر تیز ، پیش گوئی اور نرم ہوجاتا ہے۔

• چوڑائی:پیڈ/مشترکہ سائز سے چوٹی کی چوڑائی کو میچ کریں۔ بہت تنگ فوری طور پر سیر ہوجاتا ہے۔ بہت وسیع چوہا گرمی اور پگھلنے کو سست کرتا ہے۔
• بہاؤ کی سرگرمی:موثر بہاؤ کے ساتھ ایک چوٹی تیزی سے۔ ضد پرانے جوڑوں کے ل external ، بیرونی بہاؤ کا ایک ٹچ شامل کرنے میں مدد ملتی ہے۔
• مستقل مزاجی:یہاں تک کہ چوٹی کثافت بھی کیشکا عمل کو بہتر بناتی ہے۔ فاسد باندھا ناہموار جذب اور "اچھلنے" کا سبب بنتا ہے۔
• صاف تانبے:آکسائڈائزڈ تانبا ٹھیک نہیں ہوگا۔ اسٹوریج اور پیکیجنگ لوگوں کے اعتراف سے زیادہ اہمیت کا حامل ہے۔

اگر آپ پیداوار یا خدمت کے کام کے لئے سورس کر رہے ہیں تو ، مستقل مزاجی کی کارکردگی جتنی بھی کارکردگی کا ہے۔ بہت ساری ٹیمیں ایک مستحکم سپلائر کا انتخاب کرتی ہیں تاکہ تکنیکی ماہرین یہ مسلسل دوبارہ نہیں سیکھ رہے ہیں کہ چوٹی کس طرح برتاؤ کرتی ہے۔ یہ وہ جگہ ہے جہاں تجربہ کار مینوفیکچررز جیسےڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈریپیٹیبلٹی ، پیکیجنگ کنٹرول ، اور لاٹ ٹو لوٹ استحکام کے ل often اکثر اس کا اندازہ کیا جاتا ہے۔

ایک صاف ستھرا ، تکرار کرنے والا ویران کام فلو

یہاں ایک ایسا طریقہ ہے جو بورڈ کے تناؤ کو کم کرتا ہے اور نتائج کو بہتر بناتا ہے۔ اس کے ساتھ معمول کی طرح سلوک کریں ، فری اسٹائل کی کارکردگی نہیں۔ آپ کو سب سے بڑی بہتری نظر آئے گی کہ سولڈر کتنی جلدی چوٹی میں منتقل ہوتا ہے۔

1. مشترکہ تیار کریں:پرانے جوڑوں میں تھوڑی مقدار میں تازہ سولڈر شامل کریں۔ یہ غلط لگتا ہے ، لیکن یہ گرمی کی منتقلی میں مدد کرتا ہے اور اس کو کم کرتا ہے "آدھے پگھلے ہوئے" سولڈر کا امکان جو ویک سے انکار کرتا ہے۔
2. بہاؤ شامل کریں (ہاں ، یہاں تک کہ اگر چوٹی بہہ گئی ہو):پیڈ یا چوٹی کے نوک پر بیرونی بہاؤ کی ایک چھوٹی سی مقدار کارکردگی کو تبدیل کرسکتی ہے ، خاص طور پر پرانے بورڈز پر۔
3. چوٹی رکھیں ، پھر آئرن:پہلے سولڈر پر چوٹی لگائیں ، پھر لوہے کو چوٹی کے اوپر رکھیں۔ یہ چوٹی کو گرم کرتا ہے اور ایک ساتھ مشترکہ اور کیشکا بہاؤ کی حوصلہ افزائی کرتا ہے۔
4. نرم دباؤ استعمال کریں:آپ رابطے کی رہنمائی کر رہے ہیں ، پی سی بی کو سینڈ نہیں کررہے ہیں۔ گرمی کو کام کرنے دیں۔
5. بہاؤ دیکھیں:آپ کو سولڈر کو چوٹی میں منتقل ہوتے دیکھنا چاہئے۔ ایک بار جب سیکشن سیر ہوجاتا ہے تو ، کسی تازہ علاقے میں سلائیڈ کریں۔
6. صحیح طریقے سے لفٹ:چوٹی اور لوہے کو ایک ساتھ اٹھاو ، پھر ضرورت پڑنے پر پگھلے ہوئے جبکہ الگ کریں۔ پیڈ سے ٹھنڈا چوٹی کو چھیل نہ کریں۔
7. ختم صاف:اگر آپ کی اسمبلی کے لئے بہاؤ کی باقیات کا معاملہ ہے تو ، مناسب سالوینٹ اور لنٹ فری جھاڑو سے علاقے کو صاف کریں۔

جب ٹھیک کیا جائے ،سولڈر ویک چوٹی تار"شاید" کی طرح محسوس نہیں ہوتا ہے۔ یہ ایک کنٹرول ٹرانسفر کی طرح محسوس ہوتا ہے: سولڈر جاتا ہے جہاں آپ چاہتے ہیں کہ یہ جانا چاہتے ہو ، اور پیڈ پرسکون رہتا ہے۔

چوڑائی ، حرارت اور استعمال کے معاملات کے لئے انتخاب کی جدول

ضد سولڈر کے لئے خرابیوں کا سراغ لگانا ٹیبل

ایس ایم ڈی ، کنیکٹرز ، اور ملٹی پرت بورڈ کے لئے جدید نکات

کچھ جوڑ دوسروں کے مقابلے میں سخت لڑتے ہیں۔ کثیر پرت والے بورڈ تیزی سے گرمی کو ڈوبتے ہیں۔ بڑے گراؤنڈ طیارے دیوہیکل گرمی کی کفالت کی طرح کام کرتے ہیں۔ چال بریٹ فورس نہیں ہے - اس سے تھرمل منتقلی میں بہتری آرہی ہے لہذا آپ تیزی سے اندر اور باہر آجائیں۔

• زمینی طیاروں کے لئے:ایک بڑی نوک اور درمیانے/وسیع چوٹی کا استعمال کریں۔ بہاؤ شامل کریں۔ اگر آپ کا عمل اجازت دیتا ہے تو بورڈ کو پہلے سے گرم کرنے پر غور کریں۔
• ٹھیک پچ پنوں کے لئے:تنگ چوٹی ، ہلکے رابطے ، اور بار بار چوٹی کی تبدیلیاں استعمال کریں۔ سنترپت چوٹی پنوں کے پار سولڈر کو واپس گھسیٹتی ہے۔
• کنیکٹر کے لئے:مراحل میں کام کے ذریعے پن۔ لیڈ کو آزاد کرنے کے لئے کافی سولڈر صاف کریں ، پھر زیادہ گرمی کے بجائے دوبارہ جائزہ لیں۔
• بار بار کام کرنے کے لئے:پاسوں کے درمیان صاف ستھری باقیات۔ پرانا بہاؤ اور آکسیکرن تیار اور آہستہ آہستہ۔

اگر آپ کی ٹیم بار بار کام کرتی ہے تو ، مستقل چوٹی کی کارکردگی وقت کی بچت کرتی ہے اور سکریپ کو کم کرتی ہے۔ اسی لئے بہت سے خریدار تشخیص کرتے ہیںسولڈر ویک چوٹی تارنہ صرف "یہ کام کرتا ہے" ، بلکہ "کیا یہ ہر بار اسی طرح کام کرتا ہے؟"

نگہداشت ، اسٹوریج ، اور بعد کی صفائی

جب تانبے آکسائڈائز یا فلوکس خشک ہوجاتا ہے تو چوٹی کی کارکردگی میں کمی آتی ہے۔ کسی قابل استعمال کی طرح چوٹی کا علاج کریں جو صاف ذخیرہ کرنے کا مستحق ہے۔

• اسٹور سیل:آکسیکرن کو کم کرنے کے لئے استعمال نہ ہونے پر اس کی پیکیجنگ میں چوٹی رکھیں۔
• تازہ حصے استعمال کریں:ایک بار سیر ہونے کے بعد ، کاٹ دیں یا آگے بڑھیں۔ بھرے ہوئے چوٹیوں کو دوبارہ استعمال کرنا وکنگ کو سست کرتا ہے اور گرمی کی نمائش میں اضافہ کرتا ہے۔
• دوبارہ کام کے بعد صاف:اگر اوشیشوں کی تشویش ہے تو ، پیڈ کے علاقے کو صاف کریں اور دوبارہ سولڈرنگ سے پہلے معائنہ کریں۔
• نتائج کا معائنہ کریں:مناسب طریقے سے صاف شدہ پیڈ کو دوبارہ ٹننگ یا جزو کی جگہ کا تعین کرنے کے لئے تیار نظر آنا چاہئے۔

خریداری ٹیموں کے ل packing ، یہ پیکیجنگ مستقل مزاجی کی جانچ پڑتال اور لیبلنگ کی وضاحت کی بھی قیمت ہے ، خاص طور پر ملٹی وڈتھ انوینٹریوں کے لئے۔ سپلائرز پسند کرتے ہیںڈونگ گوان کوندے الیکٹرانکس کمپنی ، لمیٹڈ اکثر بیچوں میں مستحکم وضاحتوں کی حمایت کرنے کے لئے کہا جاتا ہے لہذا تکنیکی ماہرین پیش گوئی کرنے والی ہینڈلنگ پر انحصار کرسکتے ہیں۔

سوالات

کیا میں لیڈ فری سولڈر پر سولڈر وک کا استعمال کرسکتا ہوں؟

ہاں۔ لیڈ فری سولڈر کو عام طور پر قدرے مضبوط تھرمل ٹرانسفر اور اچھی بہاؤ کی سرگرمی کی ضرورت ہوتی ہے۔ ایک مناسب نوک استعمال کریں ، ٹھوس رابطے کو یقینی بنائیں ، اور مشترکہ بہاؤ کی مدد کے ل fresh تھوڑی مقدار میں تازہ سولڈر اور بہاؤ شامل کرنے پر غور کریں۔

تازہ سولڈر شامل کرنے سے بعض اوقات ہٹانا آسان کیوں ہوتا ہے؟

تازہ سولڈر گرمی کی منتقلی کو بہتر بناتا ہے اور پرانے آکسائڈائزڈ مشترکہ کو "دوبارہ چالو" کرسکتا ہے۔ ایک بار جب مشترکہ یکساں طور پر پگھل جاتا ہے تو ، چوٹی سولڈر کھینچ سکتی ہے جزوی طور پر پگھلے ہوئے مواد سے لڑنے کے بجائے جلدی سے بنائی جائے۔

مجھے اپنے ڈیفالٹ کے طور پر کس چوٹی کی چوڑائی رکھنا چاہئے؟

مخلوط مرمت کے کام کے لئے درمیانے درجے کی چوڑائی ایک عمدہ عمومی مقصد کا اختیار ہے ، لیکن اگر آپ کا کام زیادہ تر ٹھیک ہے تو آپ کی طرح ایک تنگ چوٹی رکھیں۔ روزانہ ڈرائیور اگر آپ اکثر کنیکٹر یا سوراخ والے پیڈ سنبھالتے ہیں تو ، تیزی سے جذب کے ل a وسیع تر آپشن شامل کریں۔

میں پیڈ لفٹنگ کو کیسے روکوں؟

رہائش کے وقت کو کم کریں ، نرم دباؤ کا استعمال کریں ، بہاؤ شامل کریں ، اور ایک چوڑائی کا انتخاب کریں جو موثر انداز میں ختم ہوجائے۔ جتنا لمبا آپ گرمی کا انعقاد کریں گے ، اتنا ہی خطرہ ہوگا۔ کسی پیڈ سے ٹھنڈا ہوا چوٹی کو کبھی نہیں چھیلیں - مختصر طور پر ریہیٹ کریں اور اس کے بجائے صاف ستھرا اٹھائیں۔

کیا بیرونی بہاؤ ضروری ہے اگر چوٹی کا بہاؤ ہو؟

ہمیشہ نہیں ، لیکن یہ اکثر پرانے بورڈز ، لیڈ فری جوڑوں اور آکسائڈائزڈ پیڈوں میں مدد کرتا ہے۔ ایک چھوٹی سی رقم ویکنگ اور کو نمایاں طور پر تیز کر سکتی ہے گرمی کی نمائش کو کم کریں ، جو پی سی بی کی حفاظت کرتا ہے۔

کیوں چوٹی کبھی کبھی "ڈریگ" سولڈر کیوں ہوتی ہے اور پلوں کا سبب بنتی ہے؟

یہ عام طور پر اس وقت ہوتا ہے جب چوٹی کا حص section ہ پہلے ہی سنترپ ہوتا ہے یا جب آپ کسی چوڑائی کا استعمال کرتے ہیں جو ٹھیک پچ پنوں کے ل too بہت بڑا ہوتا ہے۔ تازہ چوٹی کا استعمال کریں ، تنگ جائیں ، اور ہلکے رابطے کے ساتھ کنٹرولڈ سمت میں جائیں۔

اگلے اقدامات

اگر آپ ویرولڈرنگ چاہتے ہیں جو صاف ، تیز ، اور تکرار کرنے والا محسوس ہوتا ہے تو ، حقسولڈر ویک چوٹی تارانتخاب کا فرق اتنا ہی اہم ہے جتنا تکنیک۔ چاہے آپ مرمت کے بینچ کے لئے متعدد چوڑائیوں کا ذخیرہ کر رہے ہو یا پیداوار کے کام کے ل stable مستحکم فراہمی کے لئے مستحکم سپلائی کر رہے ہو ، جس میں مستقل چوٹی کا طرز عمل ہے۔ سکریپ کو کم کرسکتے ہیں ، بورڈز کی حفاظت کرسکتے ہیں ، اور ٹیکنیشن کا وقت بچا سکتے ہیں۔

قابل اعتماد اختیارات کی تلاش ہے اور اپنی ایپلی کیشنز سے ملاپ کی چوٹی کی چوڑائیوں سے متعلق واضح رہنمائی؟ہم سے رابطہ کریںاپنے استعمال کے معاملے پر تبادلہ خیال کرنے کے لئے ، اور ہم آپ کو اپنے ورک فلو کے لئے انتہائی عملی ترتیب کا انتخاب کرنے میں مدد کریں گے۔
